Открытый узел

STEERING WHEEL AND COLUMN

STEERING WHEEL AND COLUMN

STEERING WHEEL AND COLUMN

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

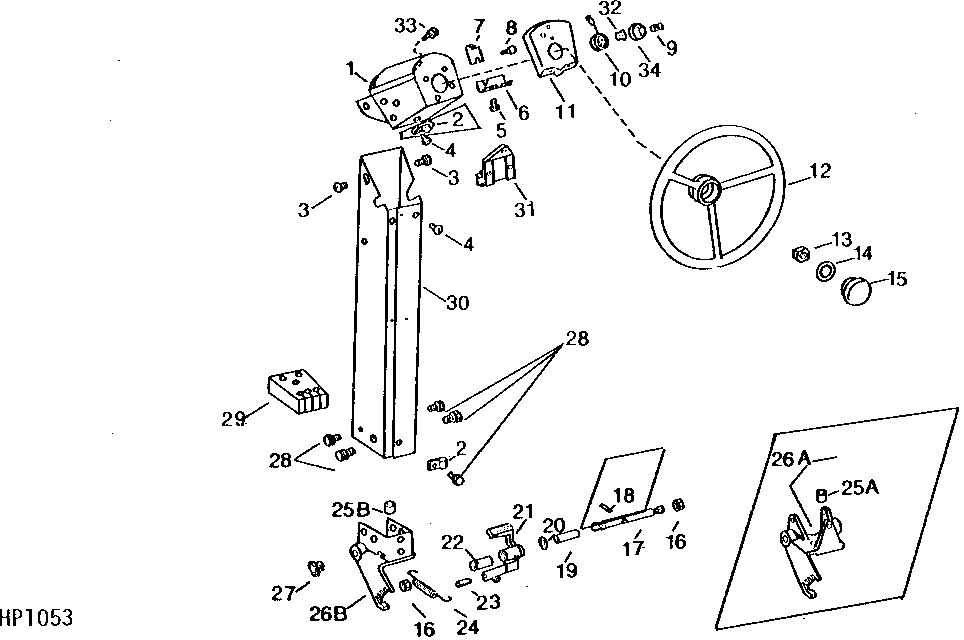

STEERING WHEEL AND COLUMN

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H84635	1	Cover	(SUB H95360)
1	AH80477	1	Cover	(SUB H84635)
1	AH94133	1	Steering Column	UPPER, (HYDROSTATIC DRIVE) (SUB FOR AH96551)
1	H95360	1	Cover	(SUB H99274)
1	H99274	1	Steering Column	UPPER (BELT DRIVE)
2	H82558	2	Clip	(LOW SHAFT SPEED INDICATOR)
3	H77931	2	SCREW	SELF-TAPPING
4	21H1116	3	SCREW	3/8" X 5/8"
5	37H32	3	SCREW	0.190" X 3/8"
6	H82557	1	Support	REAR (LOW SHAFT SPEED INDICATOR)
7	H82556	1	Support	FRONT (LOW SHAFT SPEED INDICATOR)
8	19H1900	4	Cap Screw	5/16" X 3/4"
9	14H608	2	NUT	0.216"
9	12H296	2	Washer	0.216"
9	21H1297	2	SCREW	0.216" X 3/4"
10	AH80883	1	Lamp	(LOW SHAFT SPEED INDICATOR)
11	H82555	1	Cover	(LOW SHAFT SPEED INDICATOR)
12	AR26625	1	STEERING WHEEL	-
13	H35228	1	NUT	-
14	B3690R	1	O-Ring	-
15	AL155227	1	Cover	(SUB FOR AH77968, AH80428, AH77970, R45792 OR R47998)
16	14H1040	2	Nut	1/2"
16	12H301	2	Lock Washer	1/2"
17	H77930	1	Shaft	(SUB AH85271)
17	H84624	1	Rod	-
18	34H184	1	Spring Pin	1/8" X 1-1/8"
19	28H1845	1	Bushing	0.546" X 0.840" X 3-13/16", 1/2" X 3-13/16"
20	24H1788	1	WASHER	17/32" X 1-1/8" X 0.060"
21	H81996	1	Pedal	(SUB AH85271)
21	H84626	1	Pedal	-
22	H84625	1	Bushing	-
23	34H329	1	Spring Pin	5/16" X 1-1/4"
24	H77924	1	Spring	-
27	H86870	2	Bushing	-
28	H77932	3	Screw	-
28	H77931	5	SCREW	SELF-TAPPING
29	H95361	1	Seal	(SUB FOR H81000)
30	H77934	1	Steering Column	(SUB H85961)
30	H85961	1	Steering Column	(SUB H86869)
30	H86869	1	Steering Column	(SUB H99273)
30	H99273	1	Steering Column	-
31	H77937	1	Bearing	-
32	AH61036	1	Lamp	(LOW SHAFT SPEED INDICATOR)
33	19H3052	2	SCREW	5/16" X 1/2", (POWER REAR WHEEL DRIVE)
33	19H2020	2	Cap Screw	5/16" X 1/2"
34	H93507	1	Lens	(LOW SHAFT SPEED INDICATOR)
25A	H77923	3	Bushing	-
25B	H86876	1	Washer	(3 USED-BELT DRIVE-NOT POSI-TORQ; 2 USED-HYDRO. DRIVE)
26A	AH76548	1	Pivot	(SUB AH89824, (3) H77931, (2) H86870 AND (3) H86876)
26B	AH89824	1	Pivot	-
