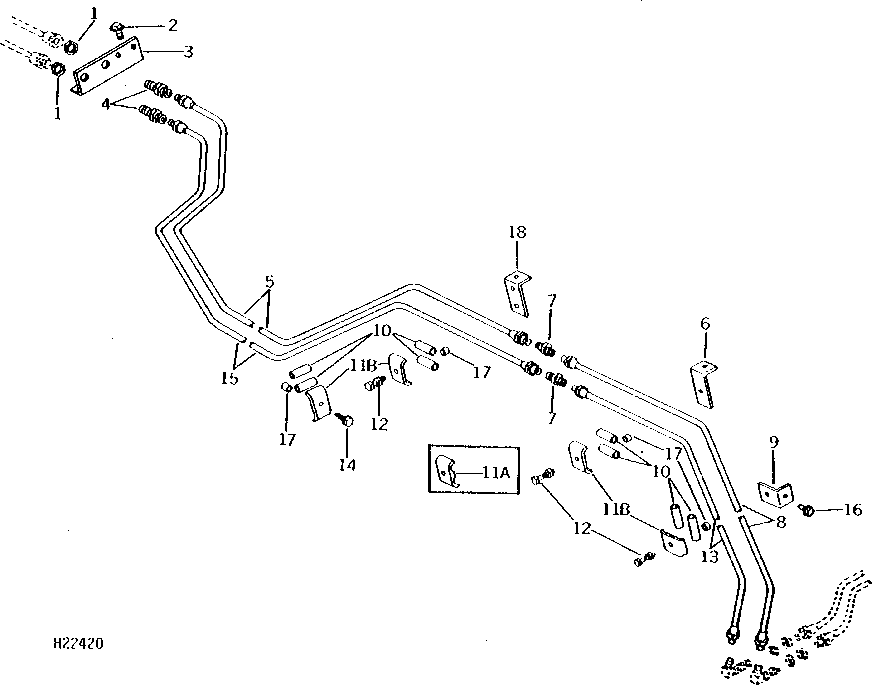

STEERING LOWER OIL LINES (MIDDLE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H832	2	Nut	9/16"
2	H65108	2	Screw	SELF-TAPPING
3	H78992	1	Bracket	UPPER
4	R27238	2	Fitting	-
5	AH77381	1	Line	R.H.
6	H79573	1	Bracket	MIDDLE
7	R27095	2	Fitting	-
8	AH77384	1	Line	UPPER
9	H81346	1	Bracket	LOWER
10	H23932	8	Isolator	RUBBER
12	19H1906	1	Cap Screw	5/16" X 1-1/2"
12	19H1849	3	Cap Screw	5/16" X 1-1/4"
12	14H785	1	Nut	5/16"
13	AH77385	1	Line	LOWER
14	H79578	1	Screw	SELF-TAPPING
15	AH77380	1	Line	L.H.
16	H76139	1	Screw	SELF-TAPPING
17	28H90	4	Bushing	0.364" X 0.540" X 7/16"
18	H79573	1	Bracket	MIDDLE (BELT DRIVE)
18	H84515	1	Bracket	MIDDLE (HYDROSTATIC DRIVE)
11A	H10373	4	Clamp	(SUB H83208 AND 28H90)
11B	H83208	4	Clamp	-
