Selective Ground Speed Cylinder (Regular Belt Drive) ( - 115000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
1	19H2345	2	Cap Screw	3/8" X 5-1/2"
2	H83460	1	Anchor	(SUB FOR H80365)
3	P43548	2	PIN FASTENER	-
3	P43548	1	PIN FASTENER	(LOWER)
3	H76788	1	Pin Fastener	(UPPER)
4	11H237	2	Cotter Pin	1/8" X 2"
4	11H237	2	Cotter Pin	1/8" X 2"
4	11H234	2	Cotter Pin	3/32" X 1"
5	H75939	1	Yoke	(SUB H92700, H76788 AND 11H234)
5	H92700	1	Yoke	-
6	14H821	2	Nut	5/8"
7	H75938	1	Nut	-
8	H80437	1	Rod	-
9	-	1	Part 15	(A)
10	-	1	Part 16	(A)
11	-	1	Part 17	(A)
12	H80439	1	Guide	-
13	-	1	Part 19	(A)
14	H80438	1	Piston	-
15	-	1	Part 21	(A)
16	-	1	Part 22	(A)
17	H80440	1	Lock Nut	-
18	AH78773	1	Hydraulic Cylinder Barrel	-
19	AH75428	1	Cylinder	-
20	19H2128	2	CAP SCREW	3/8" X 3"
20	14H812	2	NUT	3/8"
21	H75859	1	Bracket	-
99	AH78772	1	Seal Kit	-

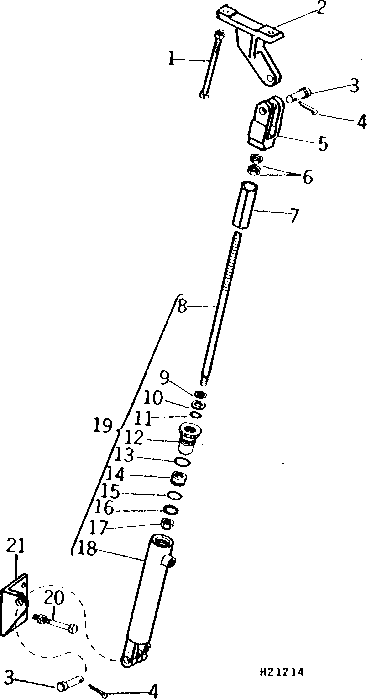

Selective Ground Speed Cylinder (Regular Belt Drive) ( - 115000)

Нет текстового описания
