REAR AXLE FRAME AND SUPPORT (POWER REAR WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH89807	1	Frame	-
1	AH83471	1	Frame	(SUB AH89807)
2	19H1731	4	Cap Screw	3/8" X 1"
2	14H812	4	NUT	3/8"
3	H83356	1	Rear Axle Support	-
4	AR43039	1	PIN	-
5	R36728	2	BUSHING	-
6	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
7	19H1777	2	Cap Screw	1/2" X 1-3/4"
8	JD7759	2	Lubrication Fitting	1/8", STRAIGHT
9	12H234	2	LOCK WASHER	1"
9	19H2246	2	CAP SCREW	1" X 2-1/4"
10	H83358	1	Hitch	-
11	AH83500	1	Pin Fastener	-
12	H83357	2	Clamp	-
13	12H234	6	LOCK WASHER	1"
14	08H4754	6	Cap Screw	1" X 9"
14	12H234	6	LOCK WASHER	1"
14	14H805	6	Nut	1"
15	19H1820	4	Cap Screw	1/2" X 3", (R.H. SIDE)
15	19H1945	4	Cap Screw	1/2" X 3-1/4", (L.H. SIDE)
15	12H301	8	Lock Washer	1/2"
15	14H1040	8	Nut	1/2"

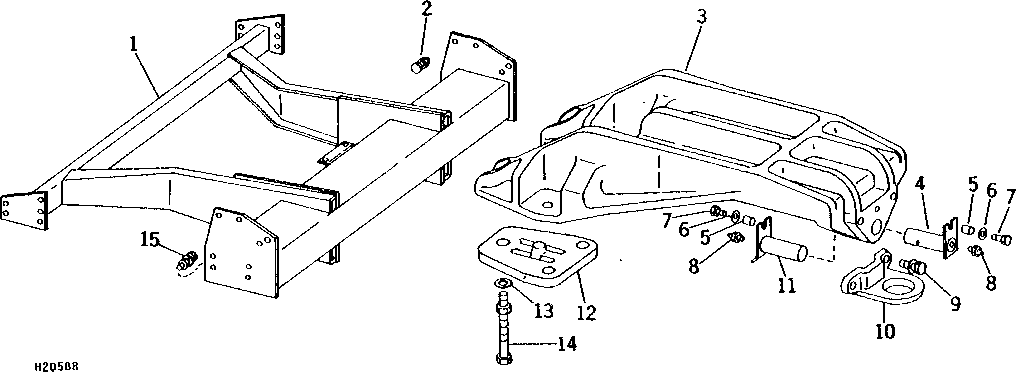

REAR AXLE FRAME AND SUPPORT (POWER REAR WHEEL DRIVE)
