Открытый узел

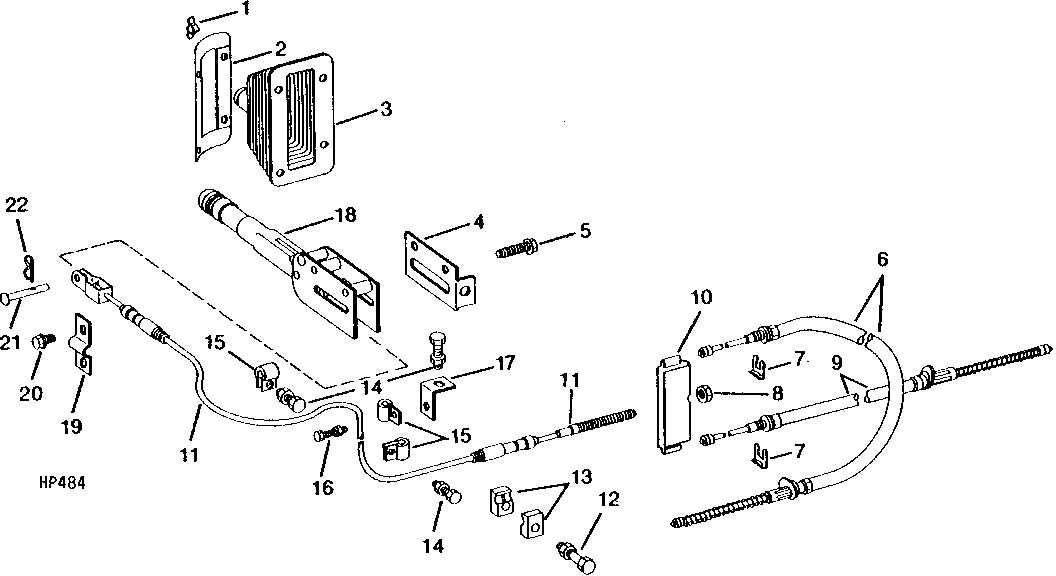

PARKING BRAKE CONTROLS

PARKING BRAKE CONTROLS

PARKING BRAKE CONTROLS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PARKING BRAKE CONTROLS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H88910	4	Plug	(SUB FOR H80113)
2	H94638	1	Retainer	(SUB FOR H76724)
3	AH94812	1	BOOT	(SUB FOR H76723)
4	H80368	1	Bracket	-
4	H84659	1	Bracket	-
5	H78421	2	Screw	SELF-TAPPING
6	AH76198	1	Cable	(SUB AH101668)
6	AH101668	1	Cable	L.H. (BELT DRIVE)
6	AH76199	1	Cable	(SUB AH101666)
6	AH101666	1	Cable	L.H. (HYDROSTATIC DRIVE)
7	H78304	2	Clip	-
8	H32147	1	Lock Nut	-
9	AH76197	1	Cable	(SUB AH101669)
9	AH101669	1	Cable	R.H. (BELT DRIVE)
9	AH76200	1	Cable	(SUB AH101667)
9	AH101667	1	Cable	R.H. (HYDROSTATIC DRIVE)
10	H78303	1	Bracket	-
11	AH76756	1	Push Pull Cable	NLA
12	14H812	1	NUT	3/8"
12	19H1800	1	Cap Screw	3/8" X 1-1/2"
13	T19036	2	CLAMP	(SUB T33483, THIS APPLICATION)
13	T33483	2	CLAMP	-
14	19H2127	2	Cap Screw	5/16" X 7/8"
14	14H785	2	Nut	5/16"
15	AH11015	2	Clip	-
16	14H812	1	NUT	3/8"
16	19H1732	1	Cap Screw	3/8" X 1-1/4"
17	H80253	1	Angle	-
18	AH93255	1	Lever	(SUB FOR AH76755)
19	H78420	1	Clamp	-
20	H77931	2	SCREW	SELF-TAPPING
21	H78423	1	Pin Fastener	(SUB AH92920)
21	AH92920	1	Pin Fastener	(SUB H78423, THIS APPLICATION)
21	H78423	1	Pin Fastener	-
22	J16931	1	Pin	-
