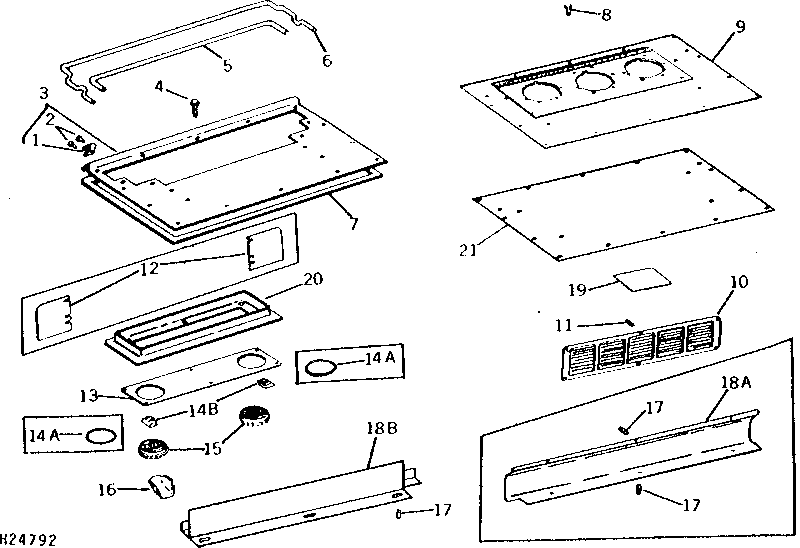

OPERATOR'S CAB PANELS AND LOUVERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H61805	2	Hook	(10" (25 MM), CONDENSER)
2	H64584	4	Rivet	(10" (254 MM), CONDENSER)
3	AH84642	1	Plate	(USED WITH AIR CONDITIONER) (254 MM (10") CONDENSER)
4	AH87867	20	SCREW	-
4	AH87867	16	SCREW	-
5	-	1	Part 6	19 MM X 19 MM X 1130 MM (3/4" X 3/4" X 44-1/2"), (CUT FROM H86775) (254 MM (10") CONDENSER)
6	-	1	Part 7	16 MM X 13 MM X 1830 MM (1/4" X 1/2" X 72"), (CUT FROM H81660) (254 MM (10") CONDENSER)
7	-	1	Part 8	3 MM X 6 MM X 3660 MM (1/8" X 1/4" X 144"), (CUT FROM H81847) (254 MM (10") CONDENSER)
8	AH87868	3	Screw	(USED WITH AIR CONDITIONER)
9	AH80714	1	Cover	(USED WITH AIR CONDITIONER) (152 MM (6") CONDENSER)
9	H81676	1	Plate	(NOT USED WITH AIR CONDITIONER)
9	H88578	1	SHEET	-
10	H81675	1	Plate	(NOT USED WITH AIR CONDITIONER)
10	H81689	1	SHEET	(NOT USED WITH AIR CONDITIONER)
11	H82734	12	SCREW	(NOT USED WITH AIR CONDITIONER)
12	H82242	2	Isolator	(USED WITH AIR CONDITIONER)
13	H81685	1	PANEL	-
15	AH80205	2	LOUVER	(SUB AH96276)
15	AH96276	2	Louver	-
16	H83062	1	DEFLECTOR	-
17	37H105	6	Screw	-
17	37H105	3	Screw	-
19	AH85682	1	Label	-
20	H85834	1	Panel	-
21	H88779	1	SEAL	-
14A	H81684	2	Ring	(SUB (3) H83282)
14B	H83282	6	CLIP	-
18A	H81785	1	Cover	-
18B	AH85439	1	Panel	-
18B	AH87236	1	Panel	-
18B	AH85439	1	Panel	-
