KNEE AND MOTOR HOUSING (POWER REAR WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR53447	1	ELBOW FITTING	90°, SPECIAL
2	R26448	1	O-Ring	(A)
3	R61462	1	RING	(A) (SUB R61462)
3	R61462	1	RING	-
4	R61463	1	Back-Up Ring	(A) (SUB R61463)
4	R61463	1	Back-Up Ring	-
5	R42821	2	BUSHING	(A) (PARTS MARKED WITH AN (A) ARE INCLUDED IN AR45414 ASSEMBLY) (USED ON MODEL NO. 1HD1 THROUGH 1HD4 AND 3HD1 THROUGH 3HD4)
5	R66651	2	BUSHING	(USED ON MODEL NO. 1HD5 AND 3HD5)
7	R42887	2	BUSHING	-
8	R42975	4	O-RING	(A) (SUB U11647, THIS APPLICATION)
8	U11647	4	O-Ring	-
9	R73102	1	Washer	-
9	R44979	4	BACK-UP RING	(A)
10	R42974	2	BUSHING	-
11	R26448	1	O-Ring	(A)
12	R27218	1	Fitting Plug	-
13	AR86539	1	Seal	(USED ON MODEL NO. 1HD5 AND 3HD5)
99	AR63929	1	Cylinder	SEAL REPAIR, PIVOT PIN
6A	R61514	4	THRUST WASHER	(SUB (2) R66650)
6A	R42973	4	Thrust Washer	(SUB R61514)
6B	R66650	2	THRUST WASHER	-

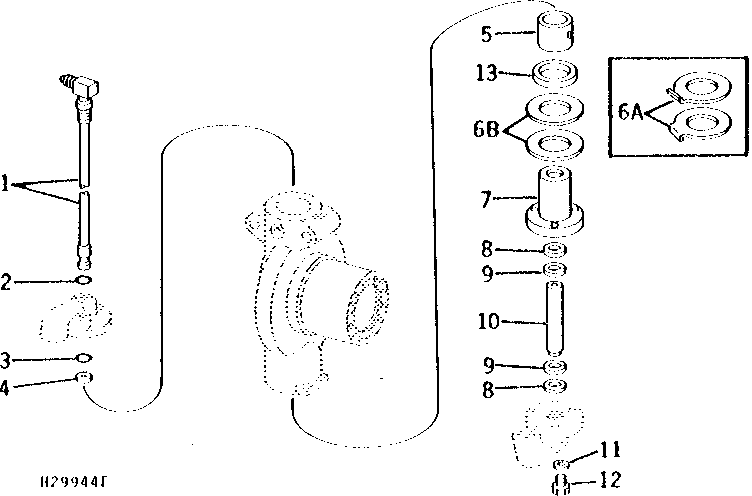

KNEE AND MOTOR HOUSING (POWER REAR WHEEL DRIVE)
