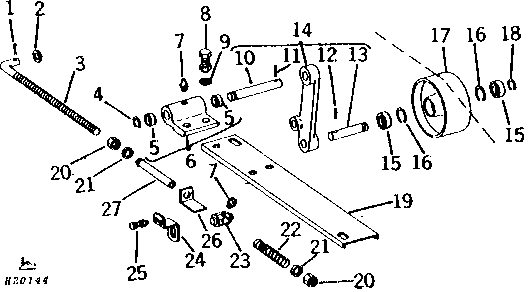

INTERMEDIATE SHAFT TIGHTENER ( - 9235)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11H211	1	COTTER PIN	1/8" X 3/4"
2	24H1338	1	Washer	33/64" X 7/8" X 0.048"
3	H75570	1	Rod	(SUB H85579 AND (2) 14H865)
3	H85579	1	Bolt	-
4	P46614	1	Snap Ring	-
5	L4694T	2	Bushing	-
6	AH77604	1	Pivot	-
7	JD7797	2	Lubrication Fitting	1/4", STRAIGHT
8	19H1732	2	Cap Screw	3/8" X 1-1/4"
8	14H812	2	NUT	3/8"
9	24H1305	2	Washer	13/32" X 13/16" X 0.065"
10	H75676	1	Pin Fastener	-
11	34H317	1	Spring Pin	1/4" X 1-5/8"
12	34H315	1	Spring Pin	1/4" X 1-3/8"
13	H64212	1	Pin Fastener	-
14	AH77603	1	Arm	(MARKED H79598)
15	JD9239	2	Ball Bearing	-
16	Z9250H	2	Snap Ring	-
17	H79489	1	Idler	165 MM (6-1/2") DIA.
18	A369R	1	SNAP RING	-
19	H86560	1	Support	(SUB FOR H79685, THIS APPLICATION)
20	14H1040	2	Nut	1/2"
20	14H865	2	Nut	1/2"
21	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
22	H26552	1	Compression Spring	-
23	H75572	1	Swivel	(SUB H86062)
23	H86062	1	Swivel	-
24	H75679	1	Strap	-
25	19H1731	2	Cap Screw	3/8" X 1"
25	14H812	2	NUT	3/8"
26	H75688	1	Angle	-
27	H75571	1	Spacer	-
