HYDROSTATIC DRIVE UPPER OIL LINES (111901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H303	3	Lock Washer	5/16"
1	14H785	3	Nut	5/16"
1	19H1905	3	Cap Screw	5/16" X 1"
2	H81910	1	Bracket	(SUB H98913 AND (2) 24H1423)
2	H98913	1	Bracket	-
3	R26627	1	Nut	-
4	AH84963	1	Line	RETURN, MIDDLE, COOLER
6	AH84964	1	Line	RETURN, MIDDLE, PUMP
7	H86167	1	Bracket	(SUB H108123)
7	H108123	1	Bracket	-
8	AH87282	1	Line	RETURN, FRONT, PUMP
9	H22963	6	Insulator	RUBBER
10	H105483	3	Clamp	-
10	H80233	3	Clamp	(SUB H105483)
11	19H1901	3	Cap Screw	5/16" X 2"
11	12H303	3	Lock Washer	5/16"
11	14H785	3	Nut	5/16"
12	AH87283	1	Line	-
13	19H1936	2	Cap Screw	3/8" X 3/4"
13	12H304	2	Lock Washer	3/8"
13	14H812	2	NUT	3/8"
14	H83719	1	Bracket	-
15	24H1136	1	Washer	11/32" X 11/16" X 0.065"
16	19H2127	1	Cap Screw	5/16" X 7/8"
16	12H303	1	Lock Washer	5/16"
16	14H785	1	Nut	5/16"
17	AH78237	1	Clamp	CUSHIONED
18	24H1293	1	Washer	11/32" X 1-1/16" X 0.120"
19	24H1423	2	Washer	29/32" X 1-1/2" X 0.036"
5A	H80234	1	Elbow Fitting	90°
5B	H98542	1	Tee Fitting	-

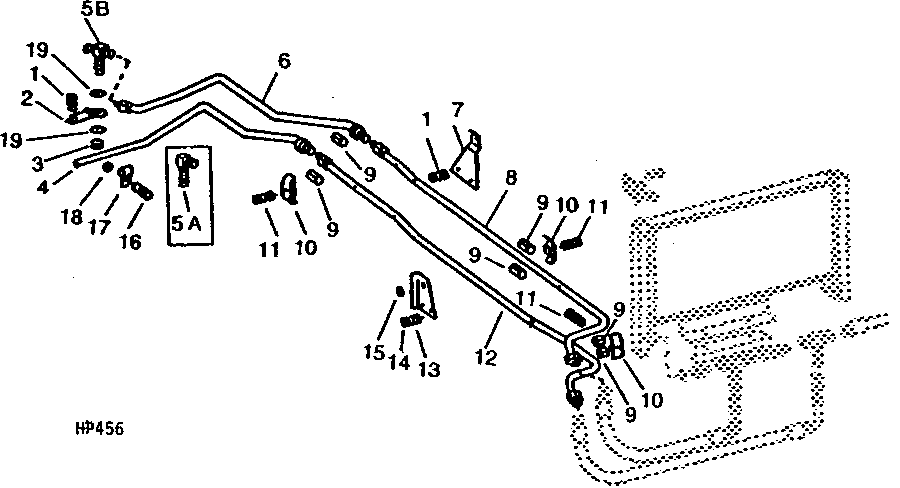

HYDROSTATIC DRIVE UPPER OIL LINES (111901 - )
