HYDROSTATIC DRIVE UPPER OIL LINES ( - 111900)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
1	19H1936	2	Cap Screw	3/8" X 3/4"
3	24H1136	1	Washer	11/32" X 11/16" X 0.065"
4	H22963	4	Insulator	RUBBER
5	H80233	2	Clamp	(SUB H105483)
5	H105483	2	Clamp	-
6	14H785	2	Nut	5/16"
6	19H1901	2	Cap Screw	5/16" X 2"
7	R34063	1	Fitting	-
8	AH78233	1	Line	BYPASS COOLER
9	AH78235	1	Check Valve	(SUB AH83775)
9	AH83775	1	Check Valve	-
10	AH78234	2	Fitting	-
11	H80232	2	Adapter Fitting	-
11	H84679	2	ADAPTER FITTING	-
12	R26906	2	O-Ring	-
13	24H1454	2	Washer	1-1/32" X 2" X 0.060"
14	H78680	2	Washer	-
15	AH78301	1	Line	RETURN, FRONT, PUMP
15	AH85280	1	Line	RETURN, FRONT, PUMP
16	AH78303	1	Line	RETURN, FRONT, COOLER
16	AH85281	1	Line	RETURN, FRONT, COOLER
17	R27266	2	Fitting	-
18	AH78299	1	Line	(SUB AH84963)
18	AH84963	1	Line	RETURN, MIDDLE, COOLER
19	AH78237	1	Clamp	CUSHIONED
20	24H1293	1	Washer	11/32" X 1-1/16" X 0.120"
21	R26627	1	Nut	-
22	H81910	1	Bracket	(SUB H98913 AND (2) 24H1423)
22	H98913	1	Bracket	MIDDLE
23	H80234	1	Elbow Fitting	90°
24	14H785	1	Nut	5/16"
24	19H2127	1	Cap Screw	5/16" X 7/8"
25	AH78298	1	Line	(SUB AH84964 AND H84514)
25	AH84964	1	Line	RETURN, MIDDLE, PUMP
26	24H1423	2	Washer	29/32" X 1-1/2" X 0.036"
2A	H80255	1	Bracket	FRONT
2B	H84514	1	Bracket	FRONT

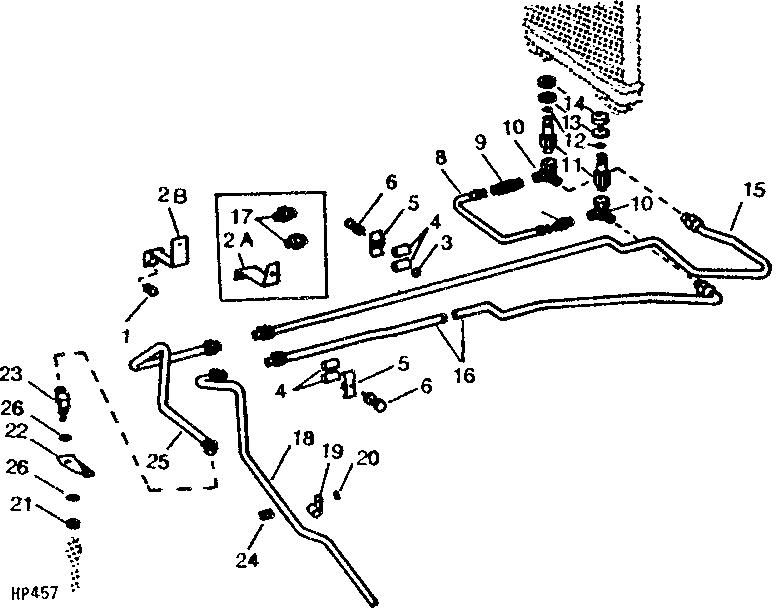

HYDROSTATIC DRIVE UPPER OIL LINES ( - 111900)
