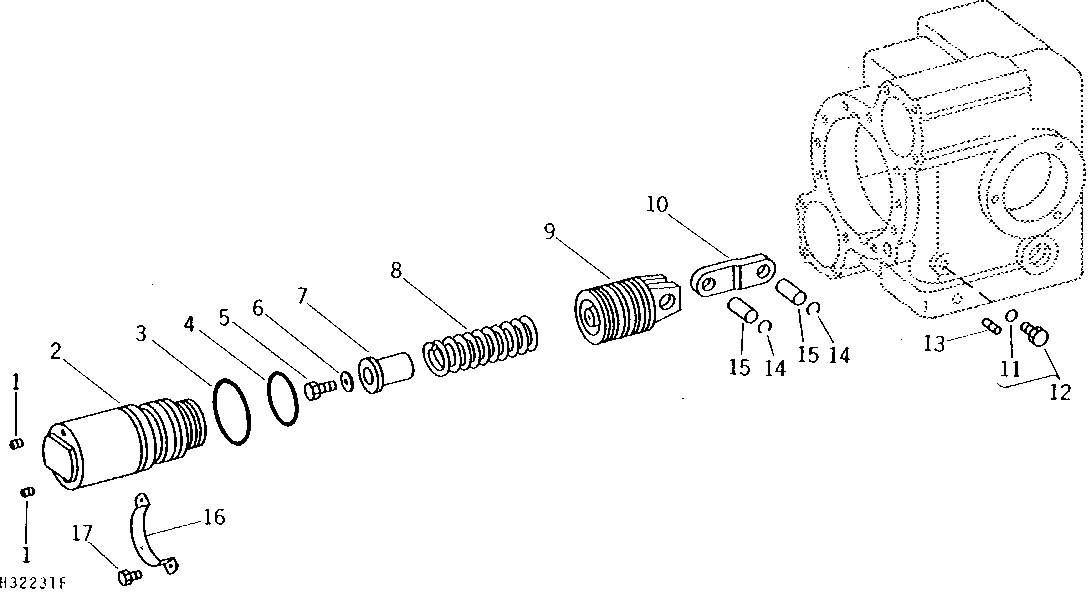

HYDROSTATIC DRIVE PUMP SERVO PISTON ASSEMBLIES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H89096	1	Pipe Plug	(FOR SUNDSTRAND MODEL NO. 90-4002, SERIAL NO. PREFIX 05 AND UP)
1	15H560	1	Pipe Plug	1/16"
2	AH80068	2	SLEEVE	-
3	H63262	2	O-Ring	-
4	H63261	2	O-Ring	(KIT AH80067)
5	19H1227	2	Cap Screw	1/4" X 1/2", (SUB H89095, THIS APPLICATION)
5	H89095	2	BOLT	(SUB FOR H81626 WITH H89219)
6	H63260	2	WASHER	(SUB H89427)
6	H89427	2	WASHER	-
7	H63259	2	GUIDE	-
8	H83936	2	COMPRESSION SPRING	-
9	H89219	2	PISTON	(SUB FOR H81626 WITH H89095)
9	H81625	2	Piston	(SUB H89219)
10	H81630	4	Link	(SUB H89094)
10	H89094	2	LINK	(FOR SUNDSTRAND MODEL NO. 90-4002, SERIAL NO. PREFIX 03 AND UP)
11	R28782	1	O-Ring	-
12	AH63282	1	FITTING PLUG	-
13	15H558	1	Pipe Plug	1/8"
14	A11318	8	Snap Ring	(SUB FOR H63254)
15	H63255	4	SPRING PIN	-
16	H63264	2	RETAINER	-
17	21H1017	4	SCREW	0.190" X 3/8"
99	AH80067	1	Gasket Kit	(SUB AH213826)
99	AH213826	1	Gasket Kit	(SUB FOR AH96662) SEAL AND O-RING REPAIR

HYDROSTATIC DRIVE PUMP SERVO PISTON ASSEMBLIES
