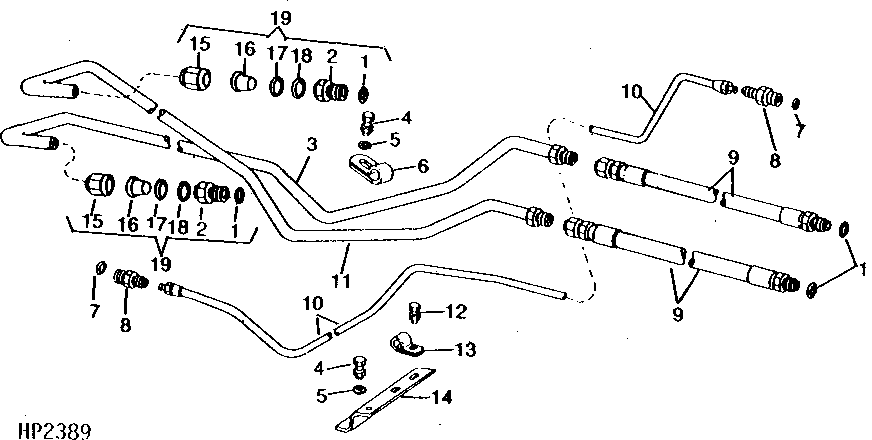

FRONT HYDRAULIC LINES (POWER REAR WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	4	O-Ring	-
2	-	1	Part 2	(SUB AH83492)
3	AH83487	1	Line	RETURN
4	19H1900	4	Cap Screw	5/16" X 3/4"
4	14H785	4	Nut	5/16"
5	24H1136	4	Washer	11/32" X 11/16" X 0.065"
6	AH77924	2	Clip	CUSHIONED
7	R28782	2	O-Ring	-
8	AM30686	2	Fitting	(SUB T39220 AND R28782)
8	T39220	2	Fitting	-
9	AH83491	2	Hydraulic Hose	19 MM X 787 MM (3/4" I.D. X 31) LONG
10	AH83480	1	Line	PRESSURE, CHARGE
11	AH83488	1	Line	PRESSURE
12	19H1919	1	Cap Screw	1/4" X 5/8"
12	14H786	1	Nut	1/4"
13	AH76671	1	Clip	CUSHIONED
14	H83370	1	Clip	-
15	T31189	2	Fitting	(SUB H103888)
15	H103888	2	Nut	-
16	T31188	2	Sleeve Fitting	(SUB H103887)
16	H103887	2	Sleeve	-
17	T31191	2	Back-Up Ring	-
18	R50420	2	O-RING	-
19	AH83492	2	Adapter Fitting	-

FRONT HYDRAULIC LINES (POWER REAR WHEEL DRIVE)
