Engine Compartment Upper Door Louvers, Screen, Sound Shield ( - 8000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1813	6	CAP SCREW	5/16" X 5/8"
2	24H1136	6	Washer	11/32" X 11/16" X 0.065"
3	H81086	1	Hinge	-
4	AH79528	1	Shield	(SUB AH79532)
4	AH79532	1	Shield	-
5	P41706	4	Nut	-
6	21H1310	4	SCREW	1/4" X 1/2"
7	AH87206	1	Screen	-
7	AH76500	1	Screen	(SUB AH87206)
8	H80335	2	Washer	-
9	H80336	2	Latch	-
10	H80337	2	Rivet	-
11	AH79396	1	Louver	-
12	34H231	1	SPRING PIN	3/32" X 3/4"
13	H79425	1	Spring	-
14	H79426	1	Rod	-
15	11H233	1	COTTER PIN	3/32" X 1/2"

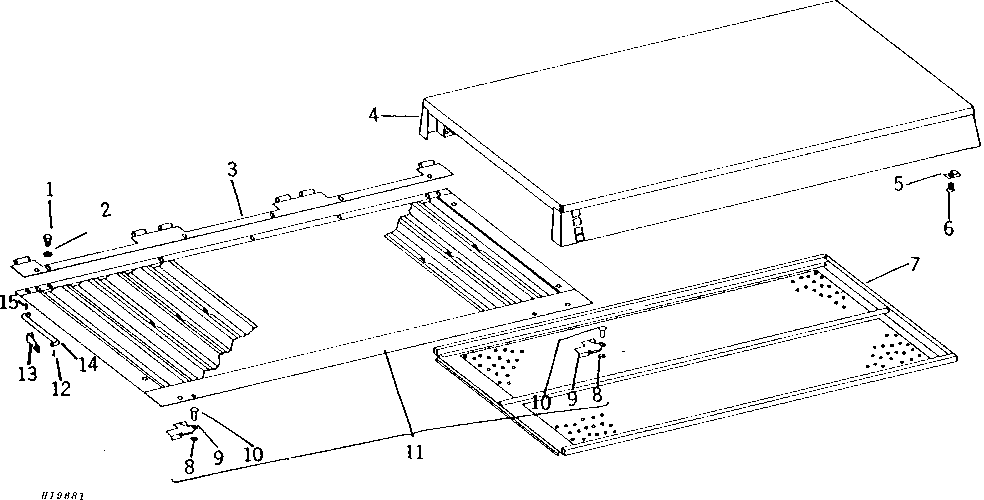

Engine Compartment Upper Door Louvers, Screen, Sound Shield ( - 8000)
