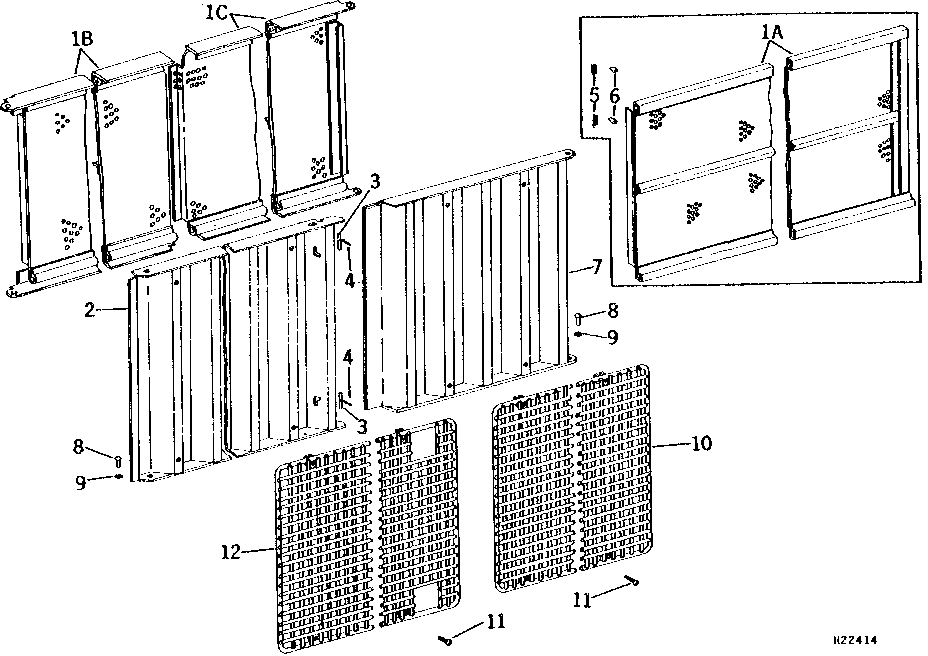

ENGINE COMPARTMENT MIDDLE DOOR LOUVERS AND SCREENS ( - 111900)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AH76778	1	Door	(SUB AH84421)
2	AH84421	1	Door	R.H. (362GH-01, 404DH-02)
2	AH85307	1	Door	R.H.
3	H79025	2	Pin	-
3	H84758	2	Pin	-
4	34H251	2	Spring Pin	1/8" X 1"
4	34H288	2	Spring Pin	3/16" X 1-3/4"
5	H78377	2	Spring	-
6	H79442	2	Grip	-
7	AH76782	1	Door	(SUB AH84425)
7	AH84425	1	Slat	L.H.
8	P46116	2	Rivet	-
9	24H1287	2	Washer	9/32" X 5/8" X 0.065"
10	AH84950	1	Shield	L.H. (CORN)
10	AH79084	1	Shield	(SUB AH84950)
11	H65108	8	Screw	(SUB N10216, THIS APPLICATION)
11	N10216	8	Self-Locking Screw	-
11	N10542	8	Screw	-
11	21H1044	8	Screw	1/4" X 1-1/4"
12	AH79083	1	Shield	(SUB AH84952)
12	AH84952	1	Shield	R.H. (CORN)
1A	AH76496	1	Screen	-
1B	AH85309	1	Screen	FRONT, R.H.
1C	AH85310	1	Screen	FRONT, L.H.

ENGINE COMPARTMENT MIDDLE DOOR LOUVERS AND SCREENS ( - 111900)
