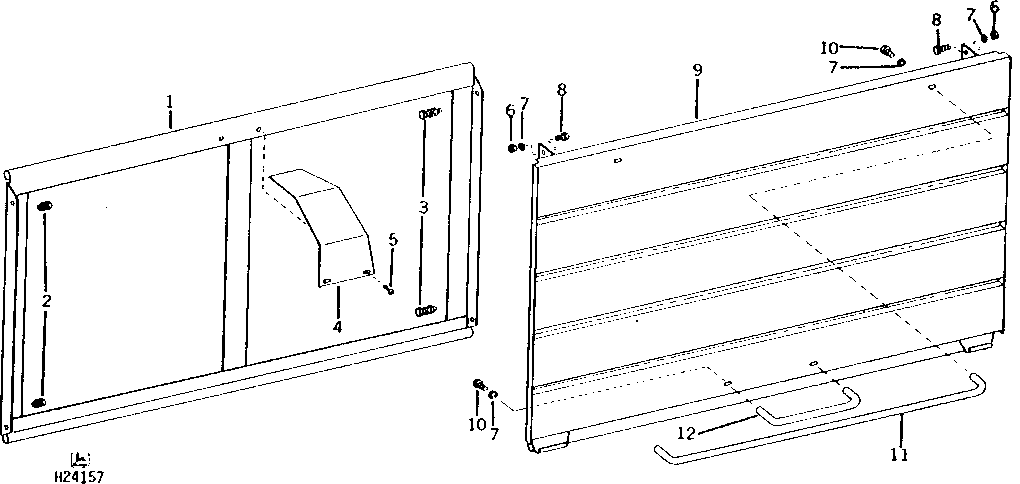

ENGINE COMPARTMENT MIDDLE DOOR AND FRAME (111901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH98157	1	Frame	(SUB AH113369)
1	AH113369	1	Frame	-
1	AH87564	1	Frame	(SUB AH98157)
2	19H1900	2	Cap Screw	5/16" X 3/4"
2	12H303	2	Lock Washer	5/16"
3	19H1900	2	Cap Screw	5/16" X 3/4"
3	12H303	2	Lock Washer	5/16"
3	14H785	2	Nut	5/16"
4	H86721	1	Shield	(SUB H97922)
4	H97922	1	Shield	(404TH-01 ENGINE)
5	H65108	2	Screw	SELF-TAPPING (404TH -01 ENGINE)
6	BP12232	2	LOCK NUT	(SUB M40699)
6	M40699	2	Nut	-
7	24H1136	6	Washer	11/32" X 11/16" X 0.065"
8	19H2127	2	Cap Screw	5/16" X 7/8"
9	AH87567	1	Door	(SUB AH93565)
9	AH93565	1	Door	-
10	19H1849	4	Cap Screw	5/16" X 1-1/4"
10	12H303	4	Lock Washer	5/16"
11	H86348	1	Handrail	UPPER
12	H86349	1	Handrail	LOWER

ENGINE COMPARTMENT MIDDLE DOOR AND FRAME (111901 - )
