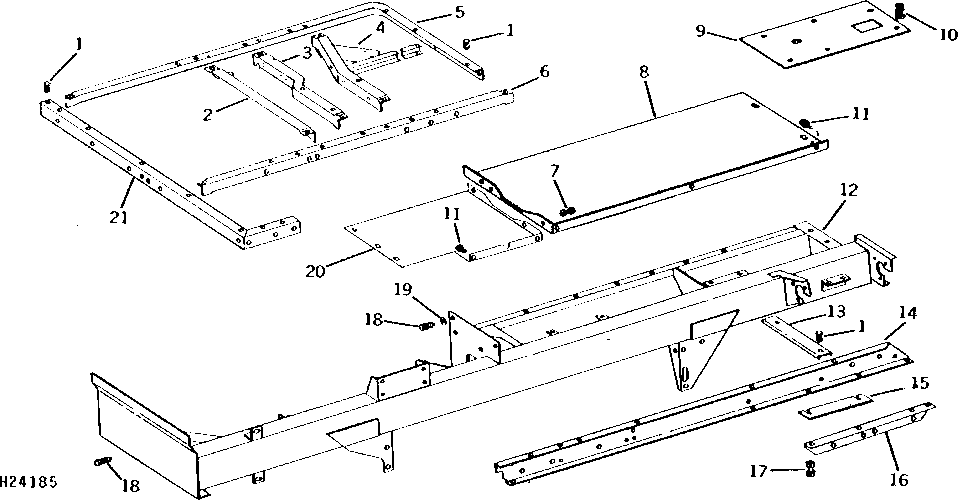

ENGINE AND OPERATOR'S PLATFORM ANGLES AND SUPPORTS (111901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	4	Lock Washer	3/8"
1	19H1731	4	Cap Screw	3/8" X 1"
1	14H812	4	NUT	3/8"
2	AH77020	1	Angle	L.H. (STEERING COLUMN)
2	AH87796	1	Angle	L.H. (STEERING COLUMN)
3	AH77028	1	Angle	R.H. (STEERING COLUMN)
3	AH87794	1	Angle	R.H. (STEERING COLUMN)
4	AH77027	1	Angle	-
5	H78820	1	Angle	FRONT
6	H78819	1	Angle	REAR
7	19H1813	3	CAP SCREW	5/16" X 5/8"
7	12H303	3	Lock Washer	5/16"
7	14H785	3	Nut	5/16"
8	H86574	1	Sheet	-
9	H95046	1	Sheet	(SUB FOR H86791) (SUB H100862)
9	H100862	1	Sheet	R.H., FRONT
10	14H812	4	NUT	3/8"
10	12H304	4	Lock Washer	3/8"
10	21H1069	4	SCREW	3/8" X 1"
11	H65108	5	Screw	SELF-TAPPING
12	AH87708	1	Support	(SUB AH91119)
12	AH91119	1	Support	-
12	AH93269	1	Support	-
13	H79385	1	Plate	R.H.
14	H86566	1	Rail	-
15	H85345	3	Strap	-
16	H86483	1	Angle	-
17	19H1732	2	Cap Screw	3/8" X 1-1/4"
17	N10215	2	Lock Nut	-
18	19H1815	3	Cap Screw	1/2" X 1-1/4"
18	12H301	3	Lock Washer	1/2"
18	14H809	3	Nut	1/2"
19	24H1788	2	WASHER	17/32" X 1-1/8" X 0.060"
20	H79381	1	Sheet	L.H.
21	H78827	1	Angle	L.H.

ENGINE AND OPERATOR'S PLATFORM ANGLES AND SUPPORTS (111901 - )
