ENGINE AND OPERATOR'S PLATFORM ANGLES AND SUPPORTS ( - 111900)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	4	NUT	3/8"
1	19H1731	4	Cap Screw	3/8" X 1"
2	AH77020	1	Angle	L.H. (OPERATOR'S PLATFORM)
3	AH77028	1	Angle	MIDDLE (OPERATOR'S PLATFORM)
4	AH77027	1	Angle	R.H. (OPERATOR'S PLATFORM)
5	H78820	1	Angle	FRONT (OPERATOR'S PLATFORM)
6	H78819	1	Angle	REAR(OPERATOR'S PLATFORM)
7	19H1813	7	CAP SCREW	5/16" X 5/8"
7	14H785	7	Nut	5/16"
8	H84802	1	Sheet	-
8	H84802	1	Sheet	-
8	H83476	1	Sheet	(HYDROSTATIC DRIVE)
8	H79387	1	Sheet	(SUB H83476 AND H83470)
8	H83475	1	Sheet	(BELT DRIVE)
8	H79383	1	Sheet	(SUB H83475 AND H83470)
9	AH77168	1	Support	(SUB AH83614)
9	AH83614	1	Support	(SUB AH83798)
9	AH83798	1	Support	-
10	H79385	1	Plate	R. H. (SILL)
11	H78728	1	Angle	-
12	H79284	1	Rail	-
12	H84460	1	Rail	-
12	H83661	1	Rail	(SUB H84460)
13	19H1792	1	Cap Screw	1/2" X 1"
13	12H301	1	Lock Washer	1/2"
13	14H1040	1	Nut	1/2"
14	19H1815	3	Cap Screw	1/2" X 1-1/4"
14	12H301	3	Lock Washer	1/2"
14	14H1040	3	Nut	1/2"
15	24H1788	2	WASHER	17/32" X 1-1/8" X 0.060"
16	H79381	1	Sheet	L.H.
17	H65108	11	Screw	SELF-TAPPING
18	H78641	1	Strap	-
18	H84725	1	Cover	(DIESEL)
18	H84726	1	Cover	(GASOLINE)
19	H78827	1	Angle	L.H.
20	H84805	1	Seal	-
21	H85347	1	Strap	-
22	H85345	3	Strap	-
23	H85346	1	Strap	-

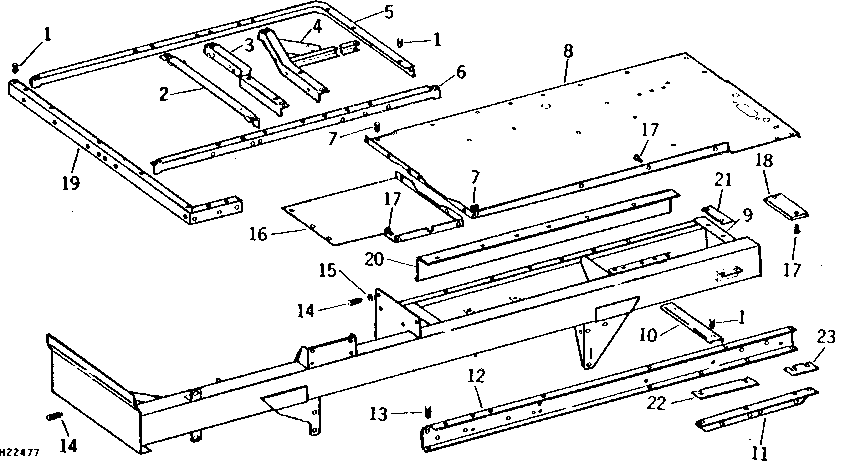

ENGINE AND OPERATOR'S PLATFORM ANGLES AND SUPPORTS ( - 111900)
