Открытый узел

CYLINDER DRIVE TIGHTENER ( - 9235)

CYLINDER DRIVE TIGHTENER ( - 9235)

CYLINDER DRIVE TIGHTENER ( - 9235)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

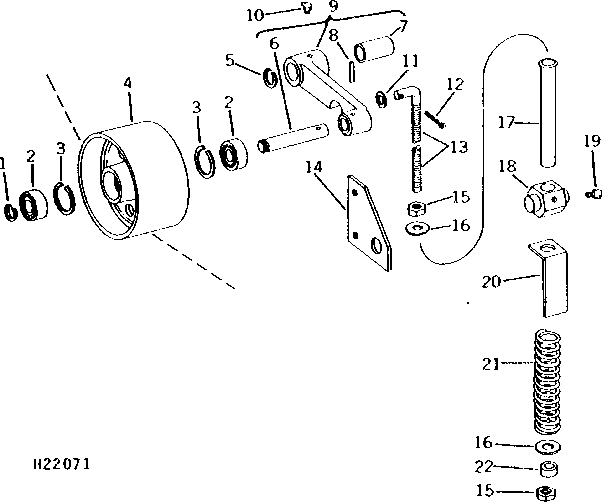

CYLINDER DRIVE TIGHTENER ( - 9235)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A369R	1	SNAP RING	-
2	JD9239	2	Ball Bearing	-
3	Z9250H	2	Snap Ring	-
4	H79489	1	Idler	-
5	P46614	1	Snap Ring	-
6	H64212	1	Pin Fastener	-
7	H79684	1	Bushing	-
8	34H315	1	Spring Pin	1/4" X 1-3/8"
9	AH77602	1	Arm	(MARKED H79597)
10	JD7788	1	Lubrication Fitting	45°, 1/4"
11	24H1338	1	Washer	33/64" X 7/8" X 0.048"
12	11H211	1	COTTER PIN	1/8" X 3/4"
13	H85579	1	Bolt	-
13	H75570	1	Rod	(SUB H85579 AND (2) 14H865)
14	H75582	1	Plate	-
15	14H1040	2	Nut	1/2"
15	14H865	2	Nut	1/2"
16	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
17	H75571	1	Spacer	-
18	H75572	1	Swivel	(SUB H86062)
18	H86062	1	Swivel	-
19	JD7788	1	Lubrication Fitting	45°, 1/4"
20	H75573	1	Angle	-
20	H84045	1	Angle	-
21	23096	1	Spring	-
21	H82418	1	Spring	-
22	28H2490	1	Bushing	0.546" X 0.840" X 9/16"
