CLEAN GRAIN ELEVATOR DRIVE TIGHTENER (GEAR CASE TYPE) (163901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H103500	1	Spring	-
1	H78917	1	Spring	(SUB H103500)
2	AH77056	1	Retainer	(SUB AH103544)
2	AH103544	1	Retainer	-
3	H87070	1	Arm	-
4	24H1111	5	Washer	17/32" X 1-1/16" X 0.090"
5	AH14097	1	Idler	178 MM (7") DIA.
6	19H1721	1	CAP SCREW	1/2" X 1-1/2"
6	12H301	1	Lock Washer	1/2"
7	24H1341	1	Washer	17/32" X 15/16" X 0.060"
8	19H1815	1	Cap Screw	1/2" X 1-1/4"
8	U16721	1	Lock Nut	-
9	AH65015	1	Idler	133 MM (5-1/4") DIA.
10	19H1805	1	CAP SCREW	1/2" X 2-1/4"
10	12H301	1	Lock Washer	1/2"
10	14H1040	1	Nut	1/2"
11	U40538	1	Bushing	-
12	19H1731	1	Cap Screw	3/8" X 1"
12	H24657	1	Nut	(SUB H99923)
12	H99923	1	Lock Nut	-

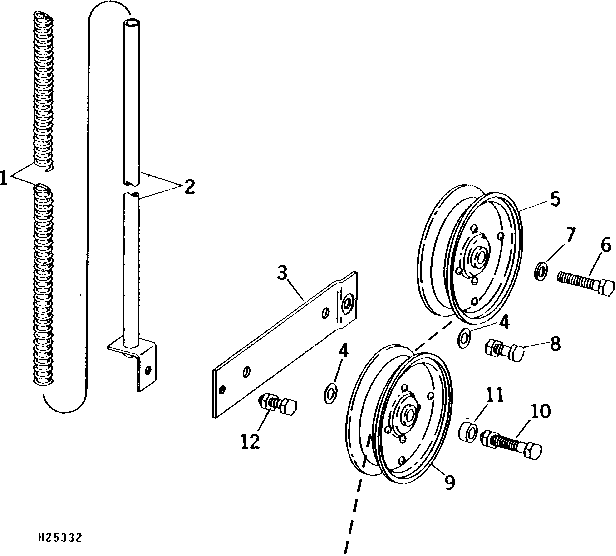

CLEAN GRAIN ELEVATOR DRIVE TIGHTENER (GEAR CASE TYPE) (163901 - )
