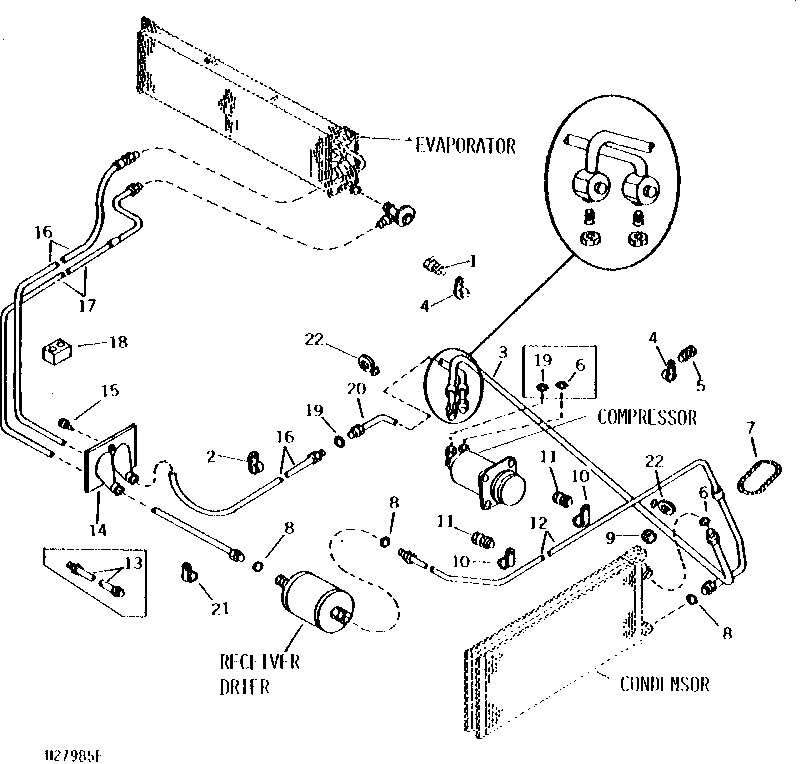

AIR CONDITIONER LINES (1975 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H302	1	Lock Washer	1/4"
1	19H1948	1	Cap Screw	1/4" X 3/4"
2	H77358	1	Clip	-
3	AH87963	1	Hose	10 MM X 1676 MM (13/32" I.D. X 69") LONG
3	AH91610	1	Hose	10 MM X 1943 MM (13/32" I.D. X 64-1/2") LONG
4	AH83545	2	Clip	-
5	N14822	1	Screw	-
5	N10215	1	Lock Nut	-
6	P51212	2	O-Ring	-
6	P51212	1	O-Ring	-
7	-	1	Part 11	(CUT FROM H88857)
8	R10093	4	O-Ring	-
9	H87091	1	Grommet	-
10	AH76882	2	Clip	-
11	19H1900	2	Cap Screw	5/16" X 3/4"
11	14H785	2	Nut	5/16"
12	AH87962	1	LINE	CONDENSER TO RECEIVER-DRIER
13	AH87964	1	LINE	RECEIVER-DRIER TO EVAPORATOR
14	H87117	1	Boot	-
15	37H120	4	Screw	0.164" X 1/2"
16	AH89593	1	Hose	16 MM X 2375 MM (5/8" I.D. X 93-1/2") LONG
17	AH87967	1	HOSE	-
17	AH90752	1	Hose	16 MM X 2426 MM (5/8" I.D. X 95-1/2") LONG
18	H87120	1	Seal	-
18	H94970	1	SEAL	(SUB H97745)
18	H97745	1	Seal	-
19	R33259	2	O-Ring	-
19	R33259	1	O-Ring	-
20	AH90648	1	Line	13 MM X 1386 MM (1/2" I.D. X 54-1/2") LONG
20	AH91605	1	Line	13 MM X 1981 MM (1/2" I.D. X 78") LONG
21	AH78237	1	Clamp	-
22	H91298	2	Clip	-
23	R60170	2	Valve	-
24	R60172	2	Nut	-
