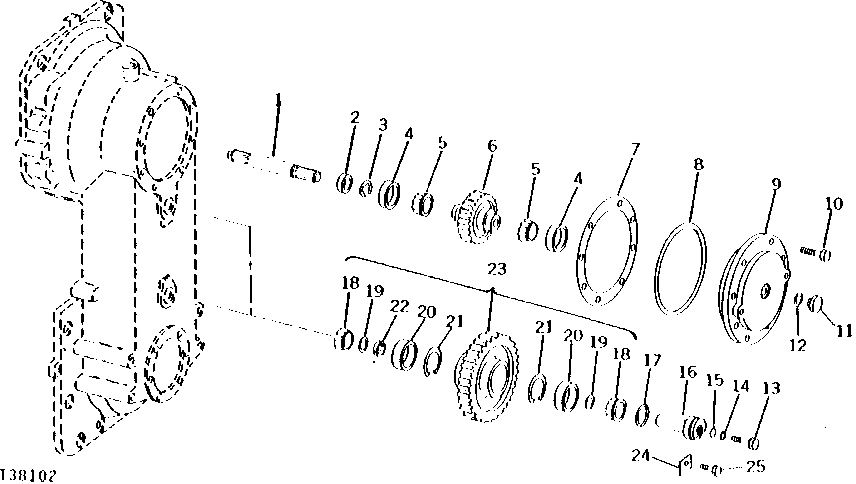

TRANSFER INPUT DRIVE AND IDLER GEAR ASSEMBLY [01I20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41327	1	SHAFT	TRANSFER DRIVE INPUT
2	AT58389	1	SEAL	INPUT SHAFT, (SUB FOR AR70406, THIS APPLICATION)
3	-	2	Part 3	( T41328 NO LONGER AVAILABLE)
4	JD7418	2	Bearing Cup	-
5	JD8969	1	BEARING CONE	-
6	T41329	1	GEAR	-
7	T41331	1	SHIM	0.08 MM (.003")
7	T41332	1	SHIM	0.13 MM (.005")
7	T41333	1	SHIM	0.25 MM (.010")
8	R57050	1	O-Ring	(SUB FOR T41330)
9	T41337	1	BEARING HOUSING W/O BEARING	UPPER
10	-	8	Part 12	( T20306 NO LONGER AVAILABLE)
11	R41155	1	Fitting Plug	-
12	R26375	1	O-Ring	-
13	T41322	1	BOLT	-
14	T20168	2	Washer	-
15	R26448	2	O-Ring	-
16	T41321	2	SHAFT	IDLER
17	F1649R	2	O-Ring	-
18	JD8182	2	Bearing Cone	-
19	U42004	1	Shim	0.10 MM (.004")
19	T41319	1	Shim	0.15 MM (.006")
20	JD8228	2	Bearing Cup	-
21	U42675	2	Snap Ring	-
22	U42003	1	SPACER	-
23	AT40306	1	GEAR	UPPER IDLER
23	AT40305	1	GEAR	LOWER IDLER (NOT ILLUSTRATED)
24	T41323	2	STRAP	-
25	R69629	2	Cap Screw	(SUB FOR T31678)

TRANSFER INPUT DRIVE AND IDLER GEAR ASSEMBLY [01I20]
