SNOW WING ELECTRONIC CONTROLS [02D20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

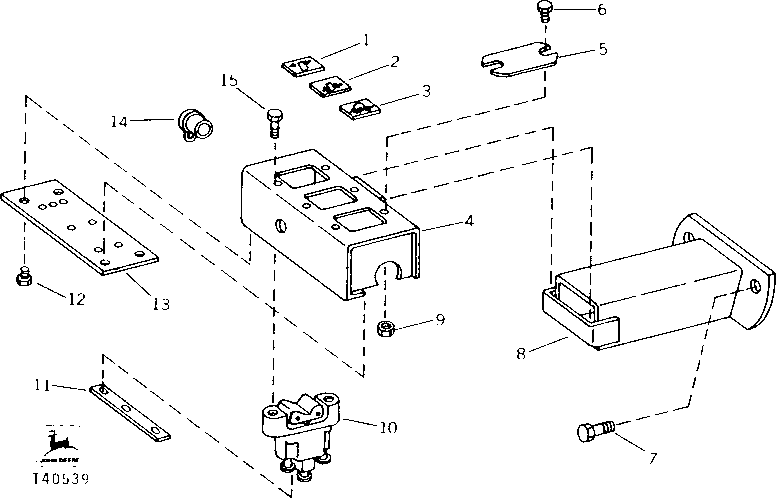

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T49276	1	LABEL	SNOW WING TOE
2	T49278	1	LABEL	SNOW WING HEEL
3	T49277	1	LABEL	SNOW WING PUSH ARM (USE WITH THREE-FUNCTION SNOW WING)
4	AT47946	1	BOX	-
5	T44947	1	COVER	(USE WITH TWO-FUNCTION SNOW WING)
6	21H1299	2	SCREW	0.164" X 3/8", (USE WITH TWO-FUNCTION SNOW WING)
7	19H1648	2	Cap Screw	3/8" X 3/4"
8	AT47949	1	SUPPORT	CONTROL BOX
9	14H605	2	Nut	0.164", (USE WITH TWO-FUNCTION SNOW WING)
10	AT42676	1	TOGGLE/ROCKER SWITCH	(2 USED WITH TWO-FUNCTION SNOW WING, 3 USED WITH THREE-FUNCTION SNOW WING)
11	T49274	1	STRAP	-
12	21H1292	4	SCREW	0.164" X 1/4"
13	T49275	1	PLATE	BOTTOM
14	T49279	1	BUSHING	STRAIN RELIEF
15	21H1353	6	Screw	0.138" X 3/4"

SNOW WING ELECTRONIC CONTROLS [02D20]
