Открытый узел

RIPPER FRAME AND LINKAGE [03B09]

RIPPER FRAME AND LINKAGE [03B09]

RIPPER FRAME AND LINKAGE [03B09]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

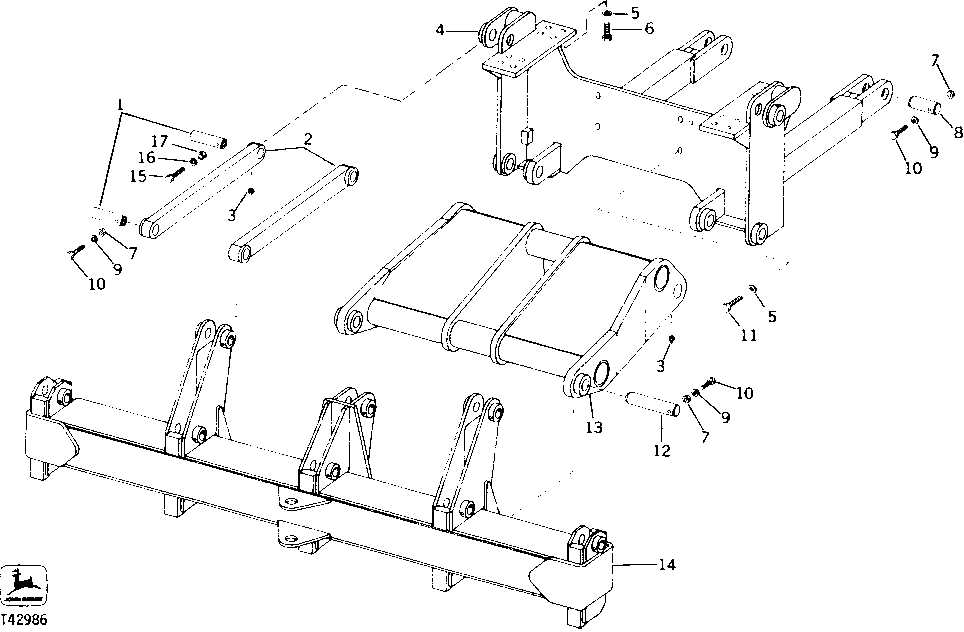

RIPPER FRAME AND LINKAGE [03B09]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T44314	4	Pin	-
2	AT43210	2	LINK	UPPER
3	JD7759	8	Lubrication Fitting	-
4	-	1	Part 4	(SUB FOR AT43216, THIS APPLICATION) ( AT57942 NO LONGER AVAILABLE)
5	T25922	20	WASHER	(USE IF AVAILABLE)
5	T151797	20	Washer	(SUB FOR T25922 OR T134960)
6	19H2411	16	Cap Screw	3/4" X 2-1/2"
7	14H812	8	NUT	3/8"
8	T44317	2	Pin	-
9	12H304	8	Lock Washer	3/8"
10	19H2700	8	Cap Screw	3/8" X 4-1/2"
11	19H2728	4	Cap Screw	HS, SAE 8, 3/4" X 3"
12	T44315	4	Pin	-
13	AT43211	1	LINK	LOWER
14	AT43206	1	BEAM	-
15	19H1912	2	Cap Screw	3/8" X 3-1/2"
16	12H304	2	Lock Washer	3/8"
17	14H812	2	NUT	3/8"
