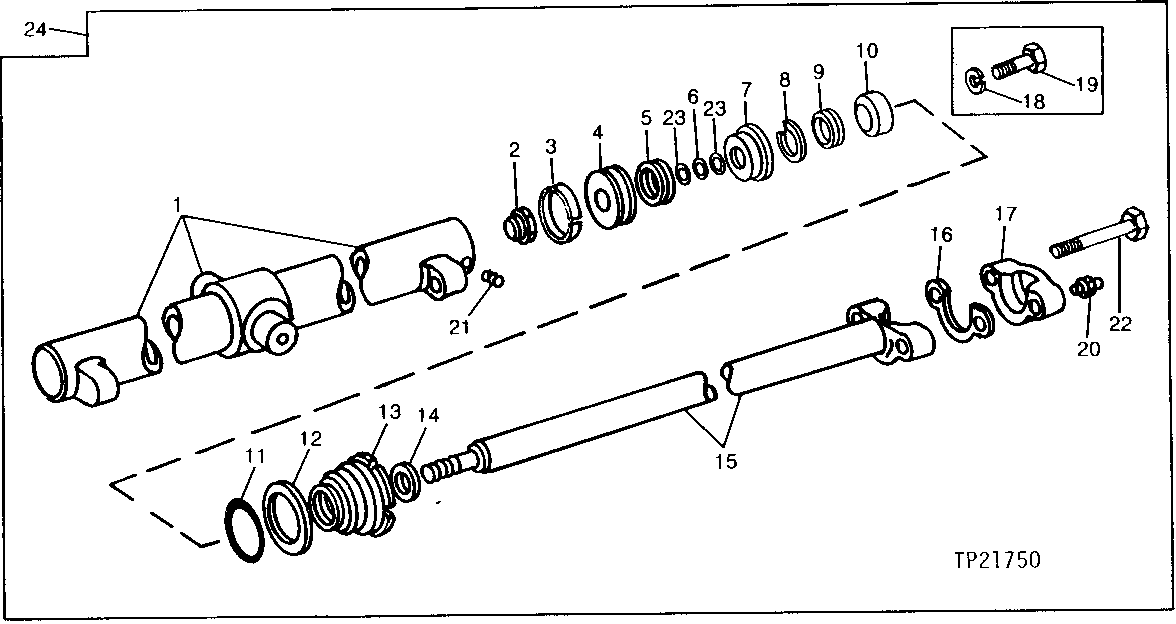

REPLACEMENT BLADE LIFT CYLINDER [02K06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT41028	1	BARREL	-
2	L2235CU	1	LOCK NUT	-
3	U17217	1	WEAR RING	(BK)
4	U17216	1	PISTON	-
5	RE11903	1	SEAL	(BK)
6	R29463	1	O-Ring	(RK)
7	-	1	Part 7	( R28222 NO LONGER AVAILABLE)
8	N10193	1	SNAP RING	-
9	R76801	1	PACKING	(RK)
10	U41578	1	WEAR RING	(RK)
11	F1430R	1	O-Ring	(BK)
12	R79101	1	Back-Up Ring	(BK)
13	R80923	1	HYDR. CYLINDER ROD GUIDE	-
14	U42734	1	SEAL	(RK)
15	AT41030	1	ROD	-
16	T148164	1	Shim	0.38 MM (.015") (SUB FOR T82347)
16	T147623	1	Shim	1.27 MM (.050") (SUB FOR T42047)
17	T42046	1	CAP	-
18	R78019	2	Washer	(SUB FOR T21397)
19	19H2728	2	Cap Screw	HS, SAE 8, 3/4" X 3"
20	JD7797	1	Lubrication Fitting	-
21	22H1077	1	SET SCREW	1/4" X 5/16"
22	R75377	2	CAP SCREW	-
23	R78389	2	WASHER	(RK)
24	RE30813	1	HYDRAULIC CYLINDER	-

REPLACEMENT BLADE LIFT CYLINDER [02K06]

Нет текстового описания
