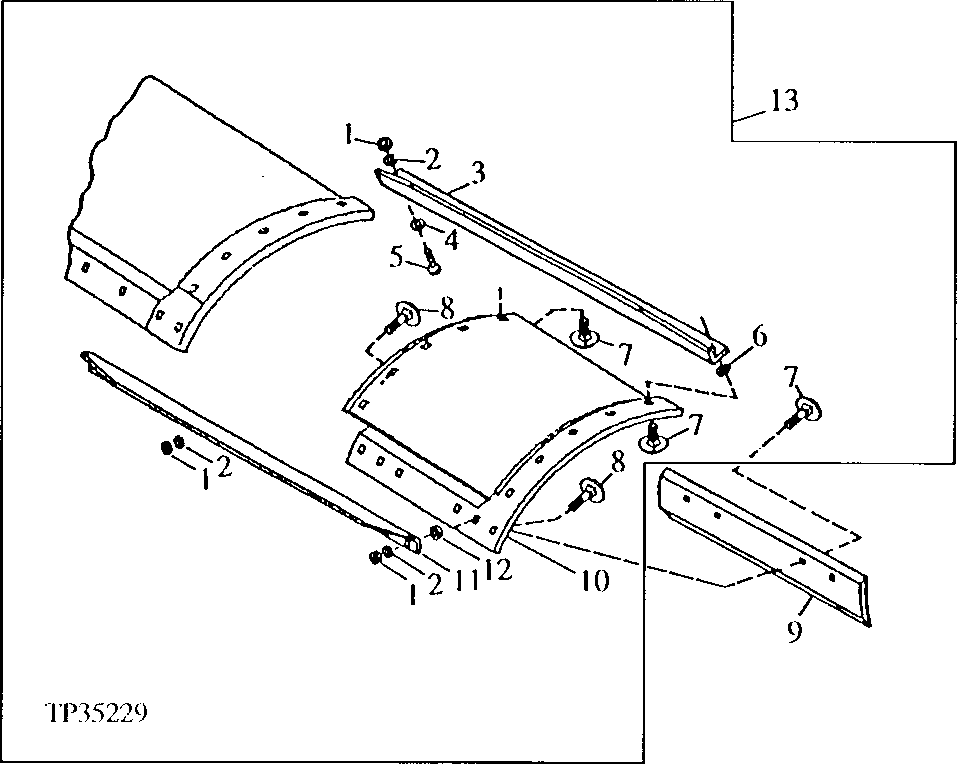

MOLDBOARD EXTENSION ( REPLACEMENT ) (FIVE BOLT END BIT) [02I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H760	17	Nut	5/8"
2	12H294	17	Lock Washer	5/8"
3	T43726	1	Support	-
4	24H1378	1	Washer	11/16" X 1-15/32" X 0.134", (3/4" MOLDBOARD ONLY)
5	19H2994	1	Cap Screw	HS, SAE 8, 5/8" X 1-1/2"
6	A16816	3	Bushing	21/32" X 1-1/4" X 1/4" (3/4" MOLDBOARD ONLY)
7	09H1773	8	BOLT	(SUB FOR 09H1768, THIS APPLICATION) 5/8" X 3-1/4"
8	09H1764	8	Bolt	HS, SAE 8, 5/8" X 2-1/2"
9	T66708	1	Dura-Max Cutting Edge	610 MM LONG (3/4" X 8" X 24") (DURA-MAX THROUGH HARDENED DOUBLE BEVEL EDGE)
9	T66709	1	Dura-Max Cutting Edge	610 MM LONG (5/8" X 6" X 24") (DURA-MAX THROUGH HARDENED DOUBLE BEVEL EDGE)
9	-	1	Part 9	610 MM LONG (3/4" X 6" X 24") (SELECTIVE HARDENED SINGLE BEVEL EDGE) ( T60908 USE IF AVAILABLE)
10	-	1	Part 12	R.H. (SUB AT163531)
10	-	1	Part 13	L.H. (SUB AT163530)
11	AT47241	1	Reinforcement	LOWER
12	24H1367	3	Washer	21/32" X 1-1/4" X 1/4", (7/8" MOLDBOARD ONLY)
12	24H1367	3	Washer	21/32" X 1-1/4" X 1/4", (3/4" MOLDBOARD ONLY)
13	AT163531	1	EXTENSION	R.H.
13	AT163530	1	EXTENSION	L.H.

MOLDBOARD EXTENSION ( REPLACEMENT ) (FIVE BOLT END BIT) [02I22]

Нет текстового описания
