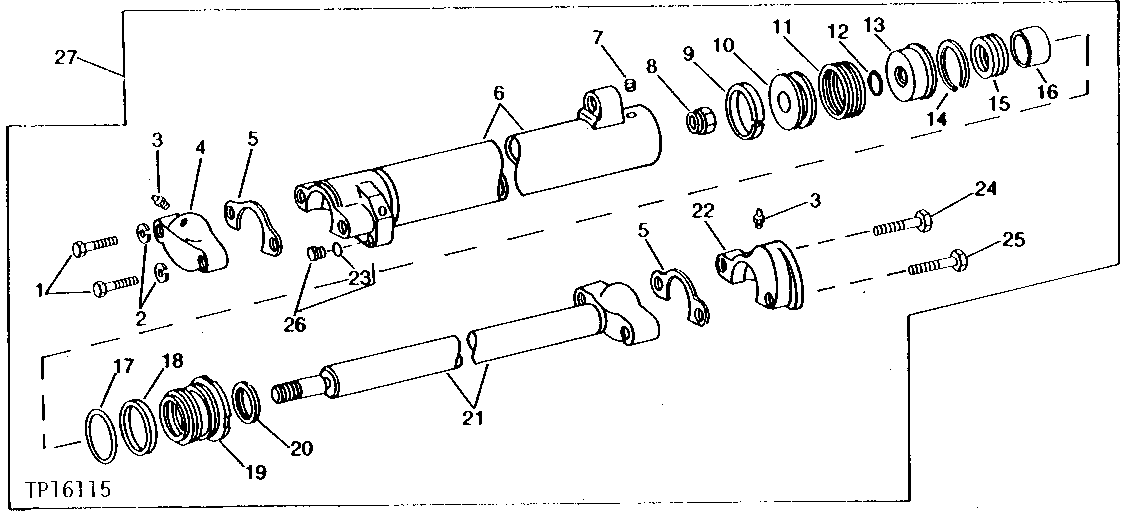

CIRCLE SIDESHIFT CYLINDER (SERIAL NO. -525344) [02K11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2728	2	Cap Screw	HS, SAE 8, 3/4" X 3"
2	R78019	2	Washer	(SUB FOR T21397)
3	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
4	T42046	1	CAP	-
5	T148164	1	Shim	0.38 MM (.015") (SUB FOR T82347)
5	T147623	1	Shim	1.27 MM (.050") (SUB FOR T42047)
6	AR86443	1	HYDRAULIC CYLINDER BARREL	-
7	22H1077	1	SET SCREW	1/4" X 5/16"
8	L2235CU	1	LOCK NUT	-
9	U17217	1	WEAR RING	-
10	U17216	1	PISTON	-
11	T38193	1	PACKING	(SUB RE11903, R78222 AND (2) R78389, THIS APPLICATION)
12	R29463	1	O-Ring	-
13	U17219	1	PISTON	-
14	U14128	1	SNAP RING	-
15	R76802	1	SEAL	-
16	U41823	1	WEAR RING	-
17	F1430R	1	O-Ring	-
18	R79101	1	Back-Up Ring	-
19	R80921	1	GUIDE	-
20	U11019	1	SEAL	-
21	AT41035	1	HYDRAULIC CYLINDER ROD	-
22	R84731	1	CAP	-
23	R26375	1	O-Ring	-
24	19H2827	1	Cap Screw	3/4" X 4-3/4"
25	R75377	1	CAP SCREW	-
26	R39112	1	Fitting	(SUB FOR AU40480)
27	-	1	Part 28	( RE24524 NO LONGER AVAILABLE) (SUB AH148733, R84731, 19H1425 AND 19H2825)

CIRCLE SIDESHIFT CYLINDER (SERIAL NO. -525344) [02K11]
