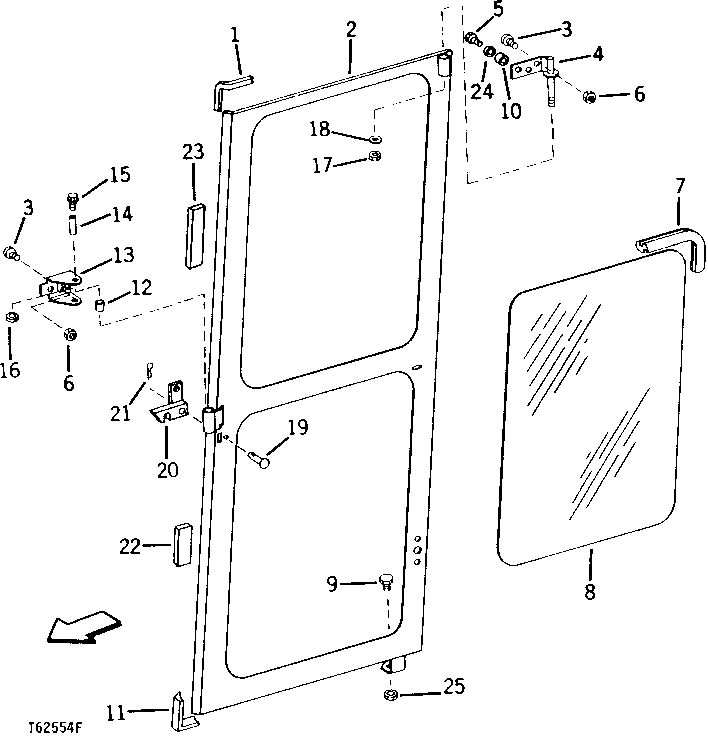

CAB RIGHT- AND LEFT-HAND DOORS [02E20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T46966	2	WEATHERSTRIP	REAR DOOR
2	-	1	Part 2	R.H.
2	-	1	Part 3	L.H. ( AT45686 NO LONGER AVAILABLE FOR SERVICE)
3	AT45677	4	CYLINDRICAL ROLLER BEARING	-
4	-	1	Part 5	R.H. ROLLER ( AT45676 NO LONGER AVAILABLE FOR SERVICE)
4	-	1	Part 6	L.H. ROLLER
5	19H3006	2	CAP SCREW	5/16" X 1-1/2"
6	H23834	14	Lock Nut	-
7	T62560	4	Isolator	(SUB FOR T46963) (CUT-TO-LENGTH)
8	T47011	4	WINDOWPANE	DOOR
9	AT45678	2	Cam Follower	-
10	28H1903	2	Bushing	1/4" X 3/4"
10	28H1883	2	Spacer	1/4" X 1/2"
11	U43011	2	WEATHERSTRIP	DOOR
12	U12857	8	BUSHING	-
13	T46996	2	CHANNEL	ROLLER
14	T46997	2	PIN	-
15	N14822	4	Screw	(SUB FOR U43007)
16	24H1338	4	Washer	33/64" X 7/8" X 0.048"
17	U44915	2	Lock Nut	-
18	24H1362	2	Washer	41/64" X 1" X 0.075"
19	U11004	2	Pin Fastener	-
20	AT45684	1	CATCH	RIGHT
20	-	1	Part 24	LEFT
21	11M7059	2	Cotter Pin	3.200 X 20 MM
22	T57350	6	ISOLATOR	LATCH
23	T57351	2	ISOLATOR	QUARTER PANEL
24	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
25	-	1	Part 29	( H32146 NO LONGER AVAILABLE)

CAB RIGHT- AND LEFT-HAND DOORS [02E20]
