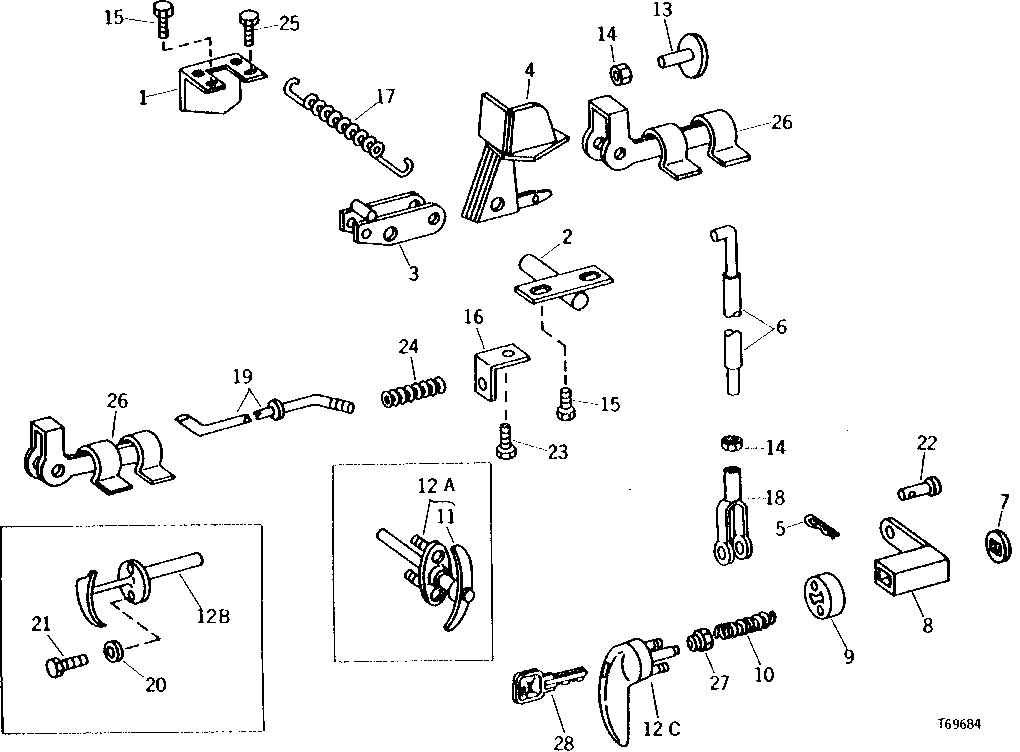

CAB RIGHT AND LEFT-HAND DOOR HANDLES [02E22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT47731	2	COVER	LATCH
2	AT47730	2	SUPPORT	LATCH
3	AT47729	2	LATCH	PIN
4	AT47728	1	HANDLE	INSIDE, R.H.
4	AT47734	1	HANDLE	INSIDE, L.H.
5	11M7081	2	Cotter Pin	2.500 X 20 MM
6	AT58870	2	BOLT	(SUB FOR T56704 AND T47000)
7	R63387	2	WASHER	(SUB FOR R52098)
8	AT47732	2	BUSHING	T-HANDLE LOCK
9	R52863	2	SPACER	-
9	R63760	2	SPACER	-
10	T16109	2	SPRING	-
10	T10273	2	SPRING	-
11	AR67784	2	HANDLE	(SUB AT58765)
13	AT36430	2	GRIP	-
14	14H649	4	Nut	1/4"
15	N14822	10	Screw	(SUB FOR U43007)
16	T47006	2	ANGLE	-
17	R52097	2	SPRING	-
18	M3742T	2	Yoke	-
19	AT45683	2	ROD	-
20	12H296	4	Washer	0.216"
21	R52883	4	SCREW	-
22	R662R	2	PIN FASTENER	-
23	R54057	2	Screw	-
24	F2822R	2	SPRING	-
25	19H2038	2	Cap Screw	3/8" X 1/2"
26	R26501	2	Clip	CLEVIS, L.H.
26	R26524	2	Clip	CLEVIS, R.H.
27	T55267	4	NUT	-
28	AT195302	1	Key	(SUB FOR AR51481 AND AT145929)
12A	AT47733	2	HANDLE	(SUB AT58765)
12B	AT55596	2	DOOR	HANDLE, (SUB AT58765)
12C	AT58765	2	Handle	DOOR HANDLE, (SUB FOR AT52846)

CAB RIGHT AND LEFT-HAND DOOR HANDLES [02E22]
