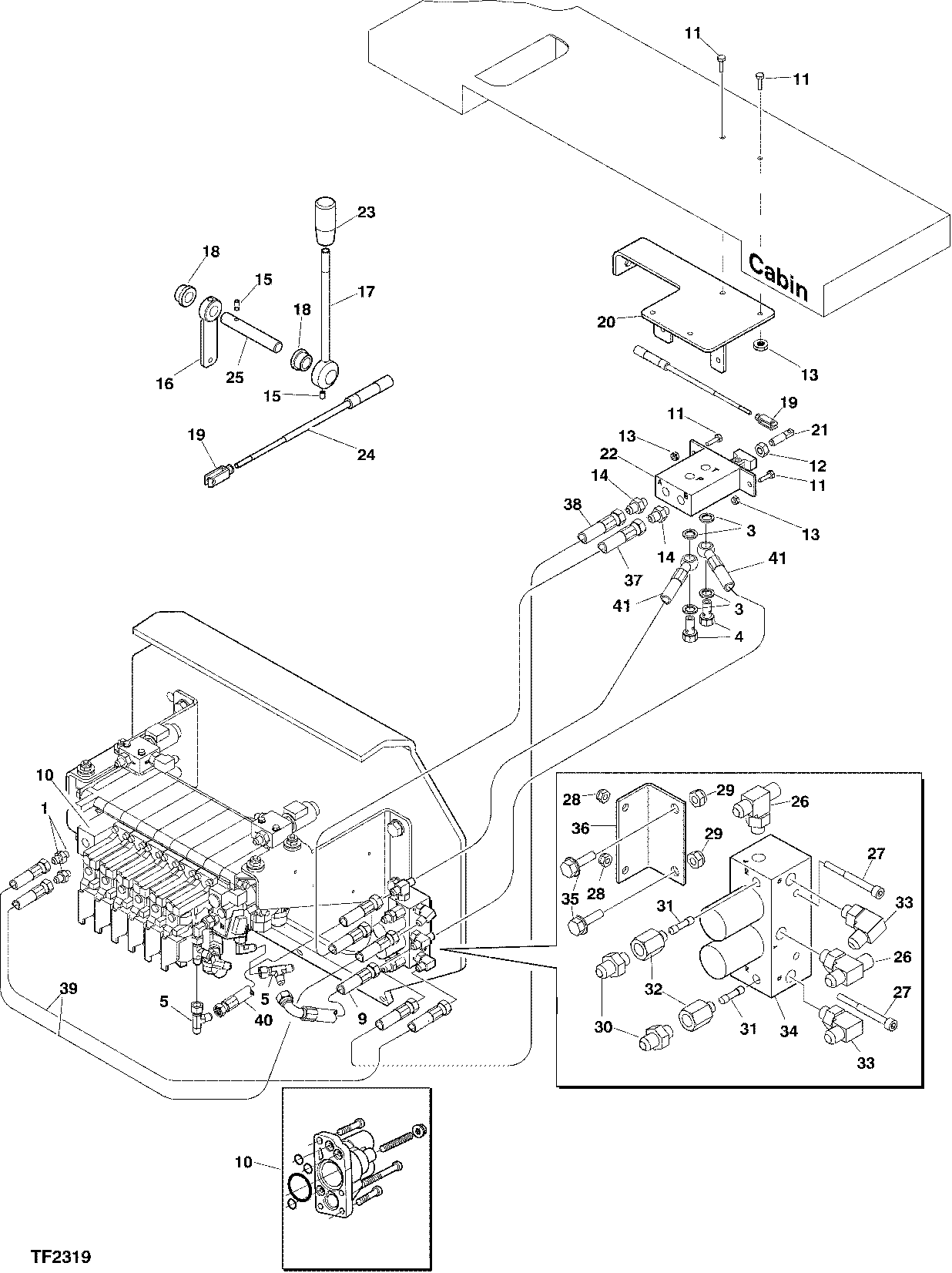

HYDRAULIC SYSTEM STEERING F056686 2900 2.A TF2319 [TF2319]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F005057	2	Fitting	-
2	F005073	1	Tee Fitting	-
3	F005164	4	SEAL RING	-
4	F012789	2	BANJO SCREW	-
5	F023535	3	Tee Fitting	-
6	F010079	1	COUPLING NUT	-
7	F025424	1	Fitting	-
9	F045444	1	Hydraulic Hose	-
10	F030951	1	Cover	-
11	F003520	4	SCREW	-
12	F003564	1	NUT	-
13	F003586	4	LOCK NUT	-
14	F005057	2	Fitting	-
15	F008129	2	SET SCREW	-
16	F026082	1	LEVER	-
17	F026088	1	LEVER	-
18	F027369	2	BEARING	-
19	F027370	2	YOKE	-
20	F027953	1	FRAME	-
21	F027954	1	THREAD PIECE	-
22	F028361	1	VALVE	-
23	F028377	1	KNOB	-
24	F061812	1	CABLE	-
25	F621332	1	PIN	-
26	F621330	1	VALVE	-
27	F003407	2	SCREW	-
28	F003586	2	LOCK NUT	-
29	F003587	2	LOCK NUT	-
30	F005057	2	Fitting	-
31	F012955	2	Valve Spool	-
32	F022642	2	FITTING	-
33	F024599	4	Elbow Fitting	-
34	F036430	1	VALVE	-
35	F058419	2	SCREW	-
36	F621331	1	BRACKET	-
37	-----------	1	HYDRAULIC HOSE	-
38	-------	1	O-RING	-
39	---------	2	FELLING HEAD	-
40	----------	1	HYDRAULIC HOSE	-
41	---------	1	FELLING HEAD	-
42	-------	1	O-RING	-

HYDRAULIC SYSTEM STEERING F056686 2900 2.A TF2319 [TF2319]

Нет текстового описания
