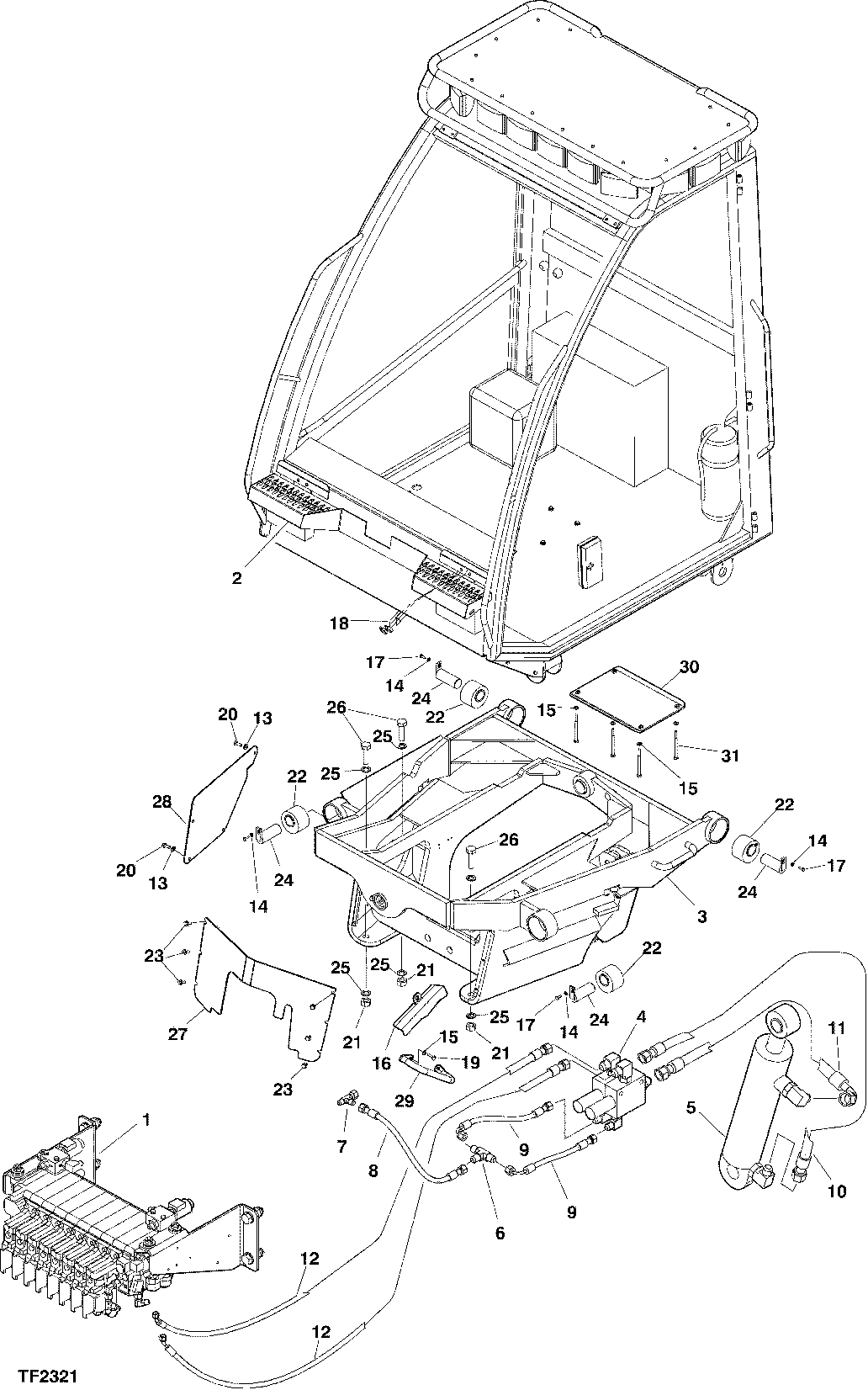

HYDRAULIC SYSTEM CABIN LEVELLING F056686 2940 2 TF2321 [TF2321]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	---------	1	FELLING HEAD	-
2	----------	1	HYDRAULIC HOSE	-
3	---------	1	FELLING HEAD	-
4	----------	1	HYDRAULIC HOSE	-
5	------------	1	HYDRAULIC HOSE	-
6	F022422	1	T-CONNECTION	-
7	F023535	1	Tee Fitting	-
8	F041528	1	HOSE-ASSY	-
9	F057595	2	HYDRAULIC HOSE	-
10	F061145	1	HYDRAULIC HOSE	-
11	F061352	1	HYDRAULIC HOSE	-
12	F061452	2	HOSE-ASSY	-
13	F003170	4	WASHER	-
14	F003338	4	WASHER	-
15	F003339	6	WASHER	-
16	F615714	1	SHIELD	-
17	F003524	4	SCREW	-
18	---------	1	FELLING HEAD	-
19	F003533	2	SCREW	-
20	F003541	4	SCREW	-
21	F003572	6	NUT	-
22	F004531	4	DAMPER	-
23	F008445	6	SCREW	-
24	F010363	4	SHAFT	-
25	F024432	12	Lock Washer	-
26	F052984	6	SCREW	-
27	F601031	1	SHIELD	-
28	F619939	1	PLATE	-
29	F610898	1	HANDLE	-
30	F611355	1	SHIELD	-
31	F008282	4	SCREW	-

HYDRAULIC SYSTEM CABIN LEVELLING F056686 2940 2 TF2321 [TF2321]

Нет текстового описания
