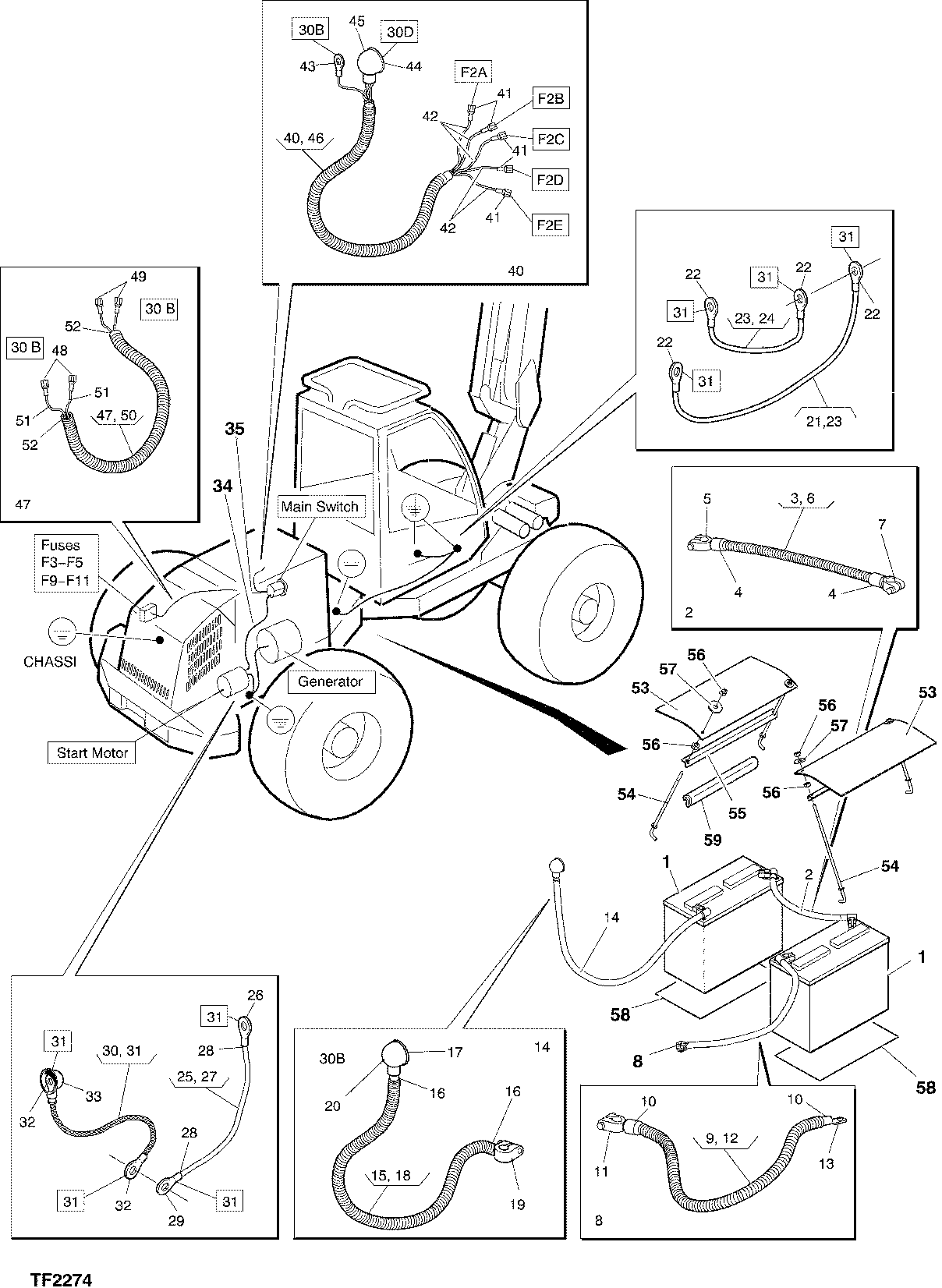

ELECTRICAL SYSTEM ELECTRICAL MOUNTING, MAIN CURRENT AND BATTERIES F056686 3220 14.A TF2274 [TF2274]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F058325	2	BATTERY	-
2	F604051	1	CABLE	-
3	-------	1	O-RING	-
4	------	2	COVER	-
5	F058022	1	Clamp	-
6	-------	1	O-RING	-
7	F058023	1	Clamp	-
8	F604035	1	CABLE	-
9	-------	1	O-RING	-
10	-------	1	O-RING	-
11	F058022	1	Clamp	-
12	-------	1	O-RING	-
13	F043276	1	Elec. Connector Terminal	-
14	F604031	1	CABLE	-
15	-------	1	O-RING	-
16	-------	2	O-RING	-
17	F043276	1	Elec. Connector Terminal	-
18	-------	1	O-RING	-
19	F058023	1	Clamp	-
20	F013919	1	Boot	-
21	F604062	1	CABLE	-
22	F040608	2	Elec. Connector Terminal	-
23	-------	1	O-RING	-
24	F604054	1	CABLE	-
25	F619922	1	CABLE	-
26	F043275	1	Elec. Connector Terminal	-
27	-------	1	O-RING	-
28	-------	1	O-RING	-
29	F040311	1	CABLE LUG	-
30	F604050	1	CABLE	-
31	-------	1	O-RING	-
32	F043276	2	Elec. Connector Terminal	-
33	F013919	1	Boot	-
34	-------	1	O-RING	-
35	F004423	1	Hose Clamp	-
40	F604053	1	CABLE	-
41	F040310	5	SLEEVE	-
42	-------	5	O-RING	-
43	F040621	1	Elec. Connector Terminal	-
44	F043275	1	Elec. Connector Terminal	-
45	F013919	1	Boot	-
46	-------	1	O-RING	-
47	F604055	1	CABLE	-
48	F008089	2	CABLE LUG	-
49	F040310	2	SLEEVE	-
50	-------	1	O-RING	-
51	-------	2	O-RING	-
52	-------	2	O-RING	-
53	F611187	2	RUBBER PLATE	-
54	F601899	4	SCREW BAR	-
55	F601897	2	FASTENING	-
56	F003563	8	NUT	-
57	F003353	4	WASHER	-
58	F611186	2	RUBBER PLATE	-
59	F060205	2	SHRINKING TUBE	-

ELECTRICAL SYSTEM ELECTRICAL MOUNTING, MAIN CURRENT AND BATTERIES F056686 3220 14.A TF2274 [TF2274]

Нет текстового описания
