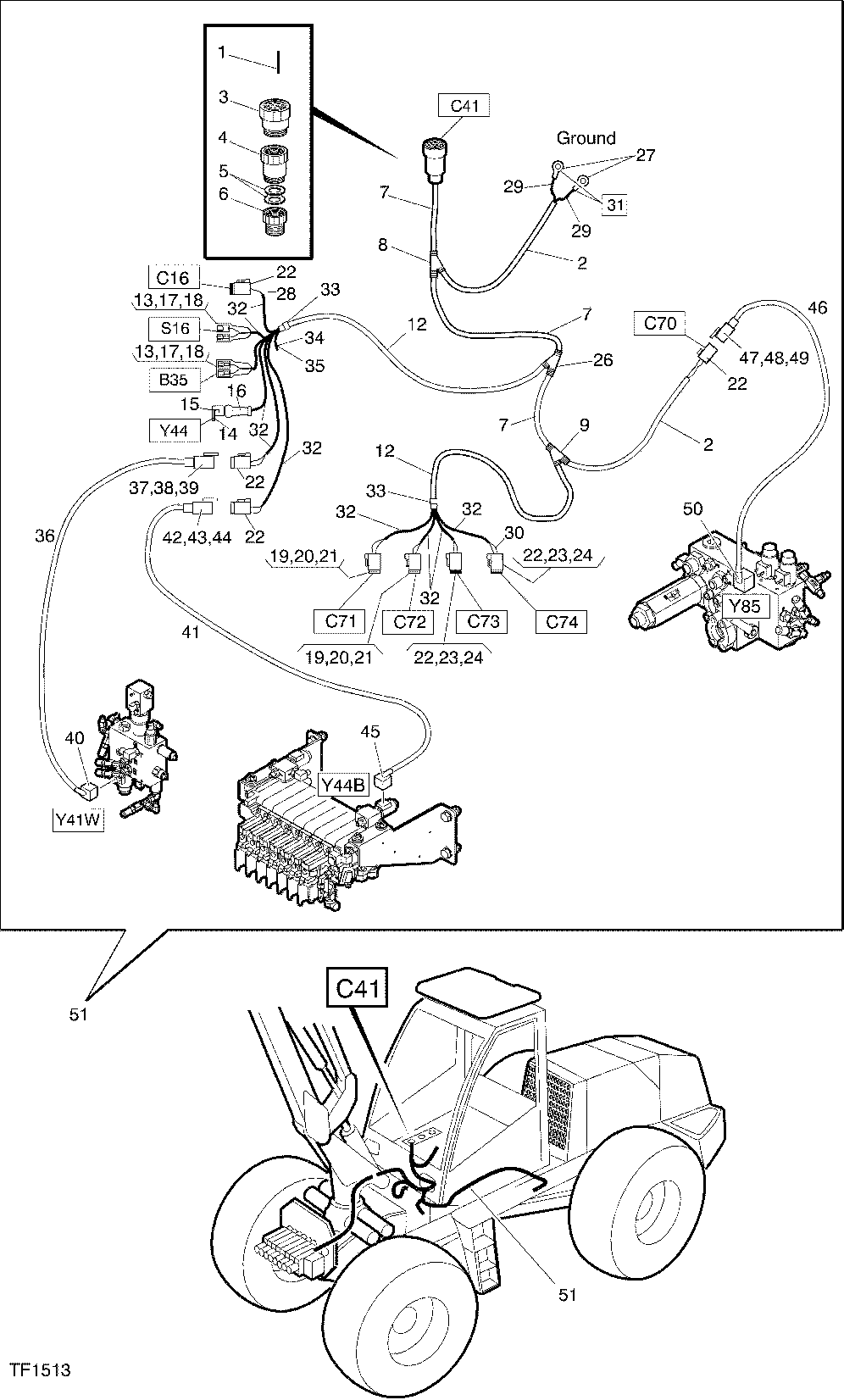

ELECTRICAL SYSTEM CABLE HARNESSES F056686 3220 2 TF1513 [TF1513]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F017790	14	CONNECTOR PIN	-
2	-------	1	O-RING	-
3	F013788	1	CONNECTOR	-
4	F013784	1	EXTENDER	-
5	F038228	2	SEAL	-
6	F038227	1	NUT	-
7	-------	3	O-RING	-
8	F033456	1	Y-CONNECTION	-
9	F029610	1	Y-CONNECTION	-
12	-------	2	O-RING	-
13	F005260	4	Elec. Connector Terminal	-
14	F024301	1	CONNECTOR	-
15	F023007	2	SLEEVE	-
16	F040655	1	GASKET	-
17	F035196	4	Sleeve	-
18	F039978	2	PROTECTION	-
19	F053703	2	Elec. Connector Housing	-
20	F053704	2	Elec. Connector Cavity Plug	-
21	F052691	10	Lug	-
22	F052686	6	Electrical Connector Assy	-
23	F052688	6	Lock	-
24	F055139	11	Socket	-
26	F015159	1	Y-CONNECTION	-
27	F055038	2	Elec. Connector Terminal	-
28	-------	1	O-RING	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	-------	8	O-RING	-
33	-------	6	O-RING	-
34	F053271	1	Electrical Connector Assy	-
35	-------	1	O-RING	-
36	F604176	1	CABLE	-
37	F052694	1	Electrical Connector Assy	-
38	F045798	2	Pin	-
39	F052695	1	Lock	-
40	F035038	1	CABLE	-
41	F604174	1	CABLE	-
42	F052694	1	Electrical Connector Assy	-
43	F045798	2	Pin	-
44	F052695	1	Lock	-
45	F035038	1	CABLE	-
46	F604178	1	CABLE	-
47	F052694	1	Electrical Connector Assy	-
48	F045798	2	Pin	-
49	F052695	1	Lock	-
50	F035038	1	CABLE	-
51	F602562	1	CABLE HARNESS	-

ELECTRICAL SYSTEM CABLE HARNESSES F056686 3220 2 TF1513 [TF1513]

Нет текстового описания
