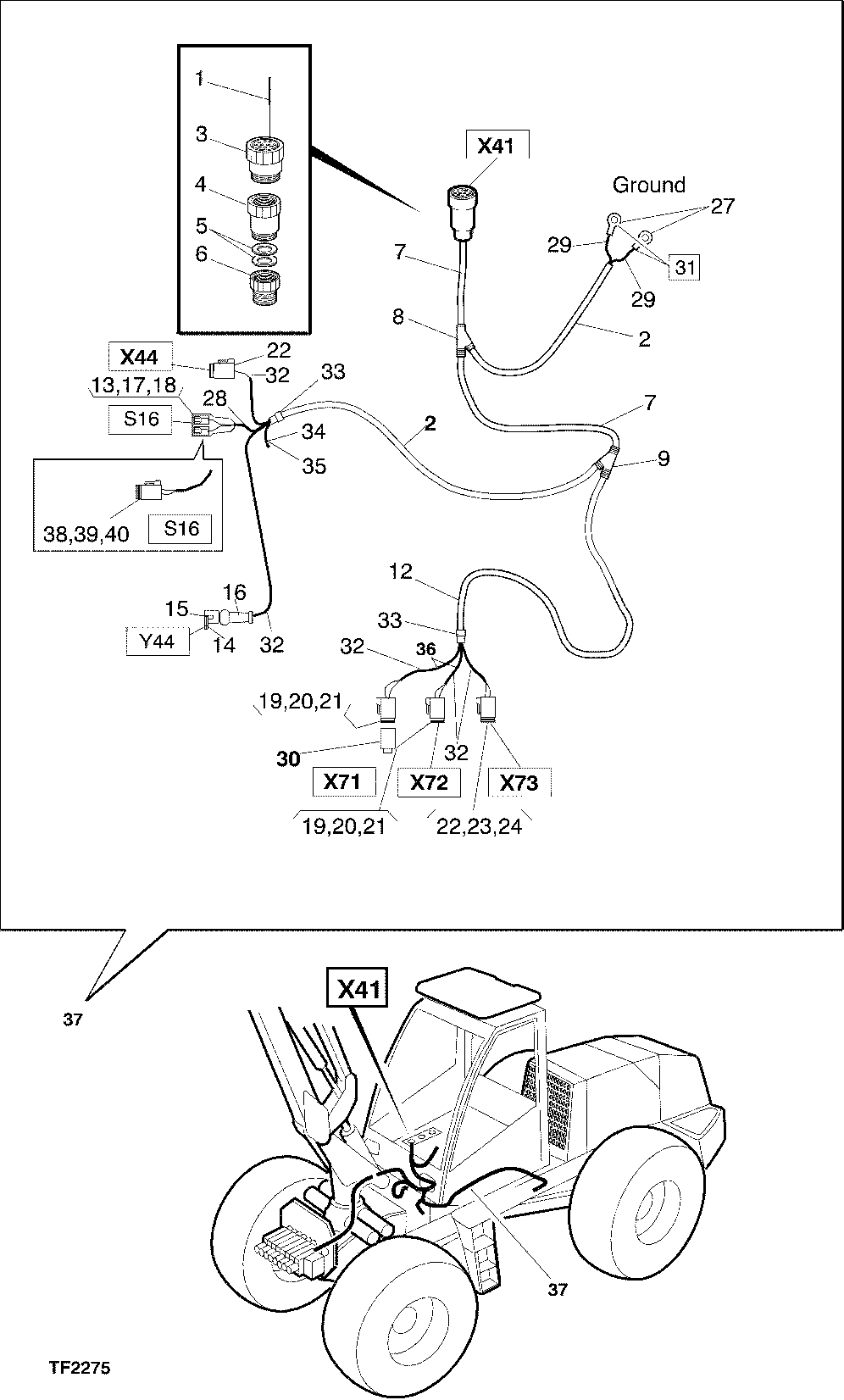

ELECTRICAL SYSTEM CABLE HARNESSES F056686 3220 2.A TF2275 [TF2275]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F017790	9	CONNECTOR PIN	-
2	-------	1	O-RING	-
3	F013788	1	CONNECTOR	-
4	F013784	1	EXTENDER	-
5	F038228	2	SEAL	-
6	F038227	1	NUT	-
7	-------	2	O-RING	-
8	F015158	1	FITTING	-
9	F029610	1	Y-CONNECTION	-
12	-------	1	O-RING	-
13	F005260	2	Elec. Connector Terminal	-
14	F024301	1	CONNECTOR	-
15	F023007	2	SLEEVE	-
16	F040655	1	GASKET	-
17	F035196	2	Sleeve	-
18	F039978	1	PROTECTION	-
19	F059558	2	Electrical Connector Assy	-
20	F053704	2	Elec. Connector Cavity Plug	-
21	F052691	8	Lug	-
22	F056844	2	Electrical Connector Assy	-
23	F052688	2	Lock	-
24	F055148	4	Elec. Connector Terminal	-
27	F040621	2	Elec. Connector Terminal	-
27	F005259	2	Elec. Connector Accessory	-
28	-------	1	O-RING	-
29	-------	1	O-RING	-
30	---------	1	FELLING HEAD	-
31	-------	1	O-RING	-
32	-------	4	O-RING	-
33	-------	6	O-RING	-
34	F053271	1	Electrical Connector Assy	-
35	-------	1	O-RING	-
36	F008098	1	Electrical Conductor	-
36	F613595	1	WIRING HARNESS	-
37	F622579	1	WIRING HARNESS	-
38	F056844	1	Electrical Connector Assy	-
39	F052688	1	Lock	-
40	F055148	1	Elec. Connector Terminal	-

ELECTRICAL SYSTEM CABLE HARNESSES F056686 3220 2.A TF2275 [TF2275]
