Открытый узел

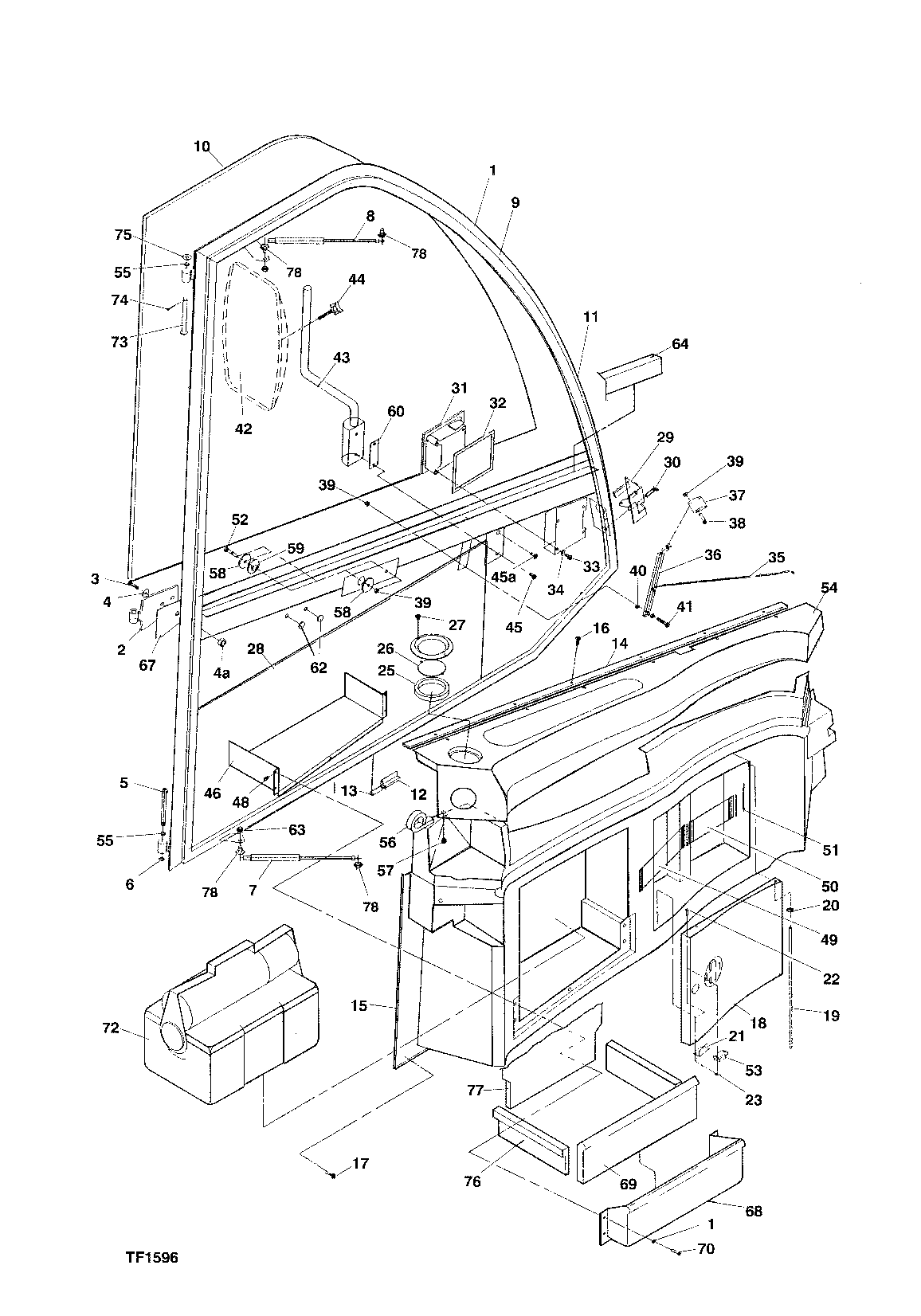

CAB CAB F056686 5100 4 TF1596 [TF1596]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F058350	1	DOOR	-
2	F040927	2	HINGE	-
3	F042816	4	SCREW	-
4	F003339	4	WASHER	-
5	F040904	4	PIN	-
6	F013899	4	CIRCLIP	-
7	F040960	2	GAS SPRING	-
8	F058248	2	GAS OPERATED CYLINDER	-
9	F046553	1	DOOR	-
10	F057751	1	WINDOW	-
11	F040925	1	DOOR	-
12	-------	1	O-RING	-
13	F040953	1	ROUND BAR	-
14	F040913	1	BRACKET	-
15	F058351	1	PANEL	-
16	F003716	6	SCREW	-
17	F042787	8	SCREW	-
18	F040924	1	COVER	-
19	F040919	1	PIN	-
20	F040946	1	CIRCLIP	-
21	F040920	2	BRACKET	-
22	F042785	8	RIVET	-
23	F040935	8	WASHER	-
24	F040899	1	AIR NOZZLE	-
25	F040900	1	AIR NOZZLE	-
26	F040901	1	AIR NOZZLE	-
27	F040942	2	SCREW	-
28	F040918	2	INSULATION	-
29	F040963	1	Lock	-
30	F040932	4	SCREW	-
31	F040965	1	HANDLE	-
32	F040967	2	BASE	-
33	F040961	8	SCREW	-
34	F040937	8	WASHER	-
35	F040911	2	ROD	-
36	F040912	2	LEVER	-
37	F040903	2	HANDLE	-
38	F046558	2	SCREW	-
39	F057602	8	NUT	-
40	F040936	4	WASHER	-
41	F046556	2	SCREW	-
42	F040955	2	MIRROR	-
43	F040956	2	ARM	-
44	F046566	2	KNOB	-
45	F058472	2	SCREW	-
46	F058353	1	BRACKET	-
48	F058354	5	Clip	-
49	F040915	1	BAND	-
50	F040917	1	BAND	-
51	F040931	6	Pin Fastener	-
52	F022163	4	SCREW	-
53	F040966	2	MAGNET	-
54	F062839	1	PANEL	-
55	F046565	12	WASHER	-
56	F042857	1	TAPE	-
57	F058364	1	PLUG	-
58	F040907	4	WASHER	-
59	F040906	2	Washer	-
60	F046551	2	SEAL	-
61	F040938	2	WASHER	-
62	F058473	4	PLASTIC PLUG	-
63	F003587	4	LOCK NUT	-
64	F058474	1	INSULATION	-
65	F040938	4	WASHER	-
66	F042819	4	WASHER	-
67	F058475	2	SEAL	-
68	F058355	1	BOX	-
69	F058357	1	INSULATION	-
70	F051194	5	SCREW	-
71	F015008	5	WASHER	-
72	F058358	1	BOX	-
73	F058359	2	PIN	-
74	F020150	2	SPLIT PIN	-
75	F058360	2	WASHER	-
76	F058361	2	INSULATION	-
77	F058726	1	INSULATION	-
78	F058248	8	GAS OPERATED CYLINDER	-
4A	F003586	4	LOCK NUT	-
45A	F052758	2	SCREW	-
68A	F058356	1	BOX	-
-	F040964	1	HANDLE	-
-	F040962	1	DOOR LOCK	-
-	F058352	1	PANEL	-
-	F040926	1	DOOR	-
-	F057752	1	WINDOW	-
-	F046552	1	DOOR	-
-	F046515	1	DOOR	-

CAB CAB F056686 5100 4 TF1596 [TF1596]

Нет текстового описания
