Открытый узел

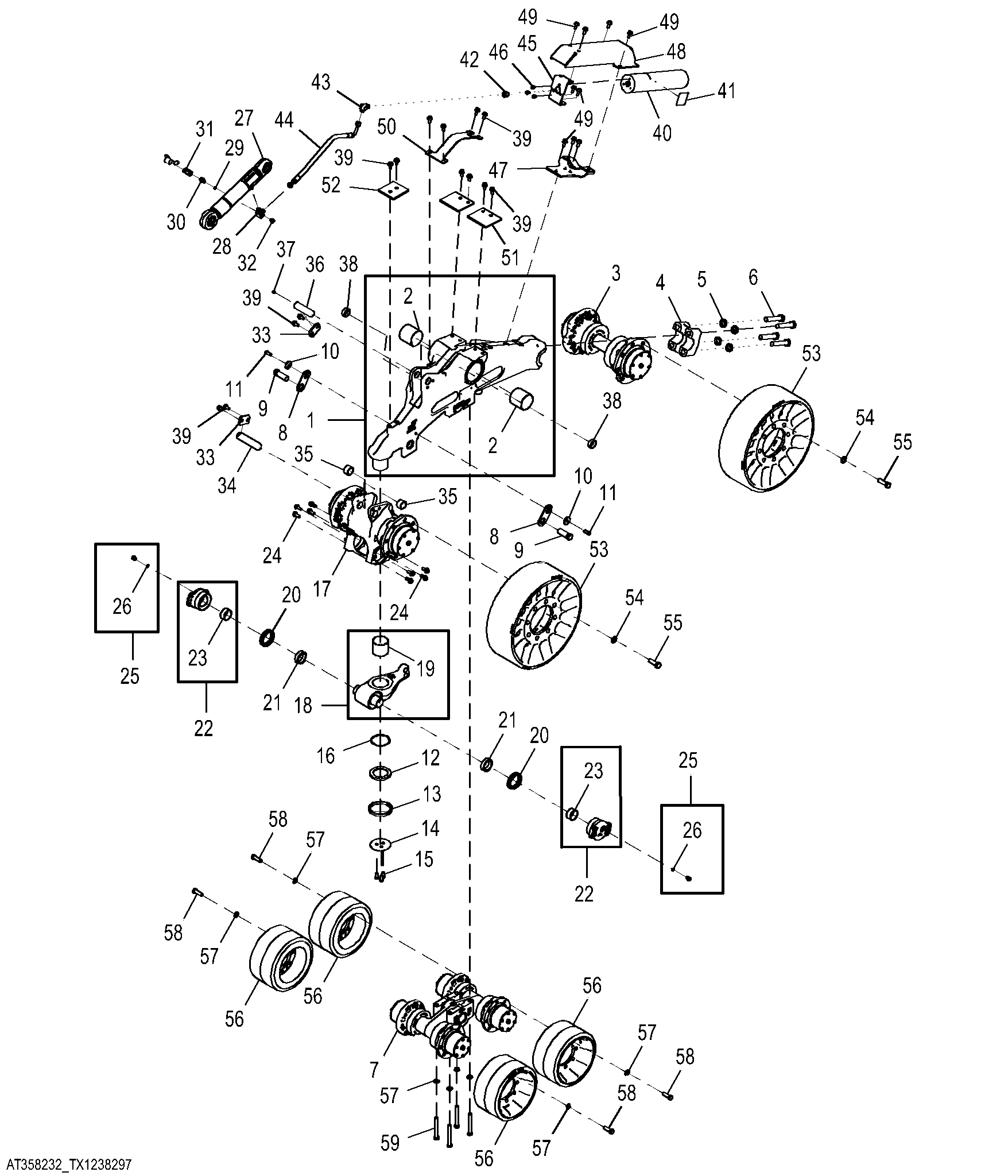

Track Frame And Component Parts, Right Side

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT358237	2	Frame	RH
2	AT358238	2	Bushing	-
3	AT358239	2	Axle	Idler Shaft Components Listed On Another Page
4	AT355080	2	Cap	-
5	24M7351	8	Washer	25 X 44 X 4 mm
6	19M7903	8	Cap Screw	M24 X 120
7	AT358243	2	Pivot	Components Listed On Another Page Mid Roller Assembly
8	AT364555	4	Plate	Lock
9	AT360415	4	Set Screw	-
10	R273543	4	Spacer	-
11	19M8011	4	Cap Screw	M12 X 30
12	AT358283	2	Bushing	Lever Alignment
13	AT358284	2	Seal	-
14	AT364554	2	Plate	Retainer
15	19M7872	6	Cap Screw	M12 X 25
16	F2576R	2	O-Ring	-
17	AT358286	2	Link	Components Listed On Another Page Tension Adjustment
18	AT358290	2	Lever	Alignment
19	AT364553	1	Bushing	-
20	AT358294	4	Seal	-
21	AT358295	4	Thrust Ring	Pivot Link
22	AT358296	4	Link	Collar Pivot
23	R272388	1	Bushing	-
24	19M7789	16	Screw	M12 X 30
25	RE46684	4	Fitting Plug	-
26	51M7041	1	O-Ring	11.300 X 2.200 mm
27	AH222809	2	Hydraulic Cylinder	Components On Separate Page Tension Adjustment
28	AT360420	2	Tee Fitting	-
29	R26448	2	O-Ring	-
30	RE224033	2	Fitting	-
31	AR94522	2	Hydr. Quick Coupler Plug	-
32	R27218	2	Fitting Plug	-
33	R136346	4	Plate	-
34	AT358303	2	Pin	-
35	AT358302	4	Spacer	-
36	AT358304	2	Pin	-
37	JD7759	2	Lubrication Fitting	-
38	AT358301	4	Spacer	-
39	19M7788	28	Screw	M12 X 25
40	AT358297	2	Hydraulic Accumulator	-
41	T225374	2	Label	-
42	E94398	2	Adapter Fitting	-
43	38H1005	2	Elbow Fitting	-
44	AT360416	2	Hydraulic Hose	-
45	AT358308	2	Bracket	-
46	19M7865	6	Screw	M8 X 16
47	AT358309	2	Bracket	-
48	AT358310	2	Guard	-
49	19M7788	18	Screw	M12 X 25
50	AT358311	1	Guard	-
51	AT358317	2	Plate	-
52	AT358318	1	Plate	-
53	AT355079	4	Idler	-
54	24M7344	32	Washer	22 X 37 X 3 mm
55	19M8224	32	Cap Screw	M20 X 60
56	AT355097	8	Bottom Roller	-
57	24M7338	72	Washer	17 X 30 X 3 mm
58	19M7409	64	Cap Screw	M16 X 50
59	19M7732	8	Cap Screw	M16 X 130

Track Frame And Component Parts, Right Side

Нет текстового описания
