Открытый узел

Rear Main Frame

Rear Main Frame

Rear Main Frame

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

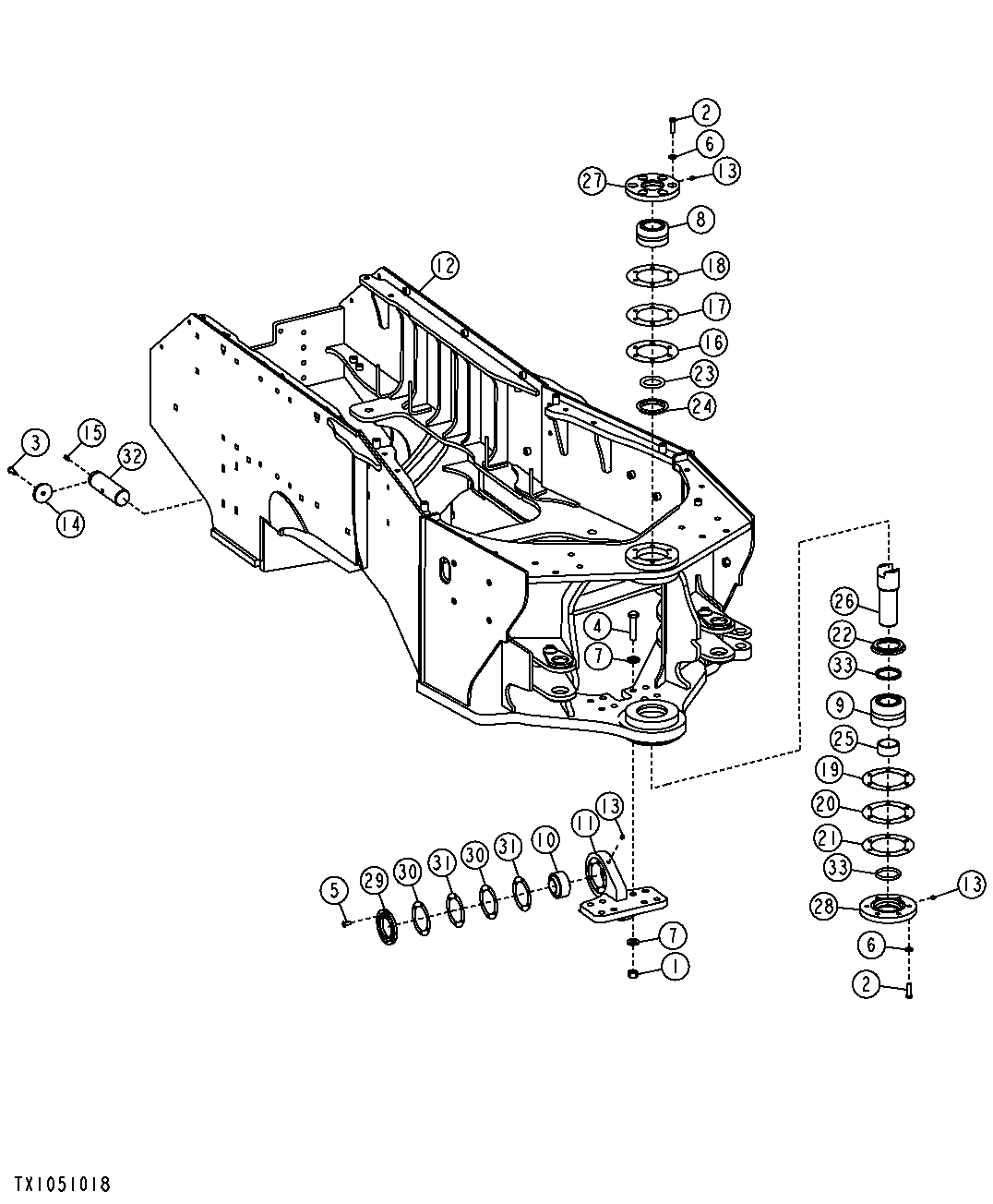

Rear Main Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7277	8	Nut	M20
2	19M7496	12	Cap Screw	M12 X 45
3	19M7872	1	Cap Screw	M12 X 25
4	19M8147	8	Cap Screw	M20 X 90
5	19M8551	6	Screw	M10 X 25
6	24M7240	12	Washer	13 X 25 X 3 mm
7	24M7242	16	Washer	21.400 X 42 X 5 mm
8	AT203483	1	Bearing	-
9	AT208123	1	Bearing	-
10	AT325640	1	Self-Aligning Bushing	-
11	AT327130	1	Frame	-
12	AT359905	1	Frame	-
13	JD7759	3	Lubrication Fitting	-
14	L77320	1	Washer	13 X 72 X 8 mm (0.512" X 2.835" X 0.315")
15	R39832	1	Adapter Fitting	-
16	T130057	1	Shim	-
17	T130058	1	Shim	-
18	T130059	1	Shim	-
19	T140379	1	Shim	-
20	T140380	1	Shim	-
21	T140381	1	Shim	-
22	T157027	1	Spacer	-
23	T157029	1	Seal	-
24	T157030	1	Spacer	-
25	T182265	1	Bushing	63.623 X 74.160 X 34.500 mm (2.505" X 2.920" X 1.358")
26	T182444	1	Pin Fastener	-
27	T200888	1	Cover	-
28	T200889	1	Cover	-
29	T219087	1	Plate	-
30	T219088	2	Plate	-
31	T219089	2	Plate	-
32	T249801	1	Pin	-
33	T60752	2	Seal	-
