Открытый узел

Linkage

Linkage

Linkage

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Linkage

Нет текстового описания

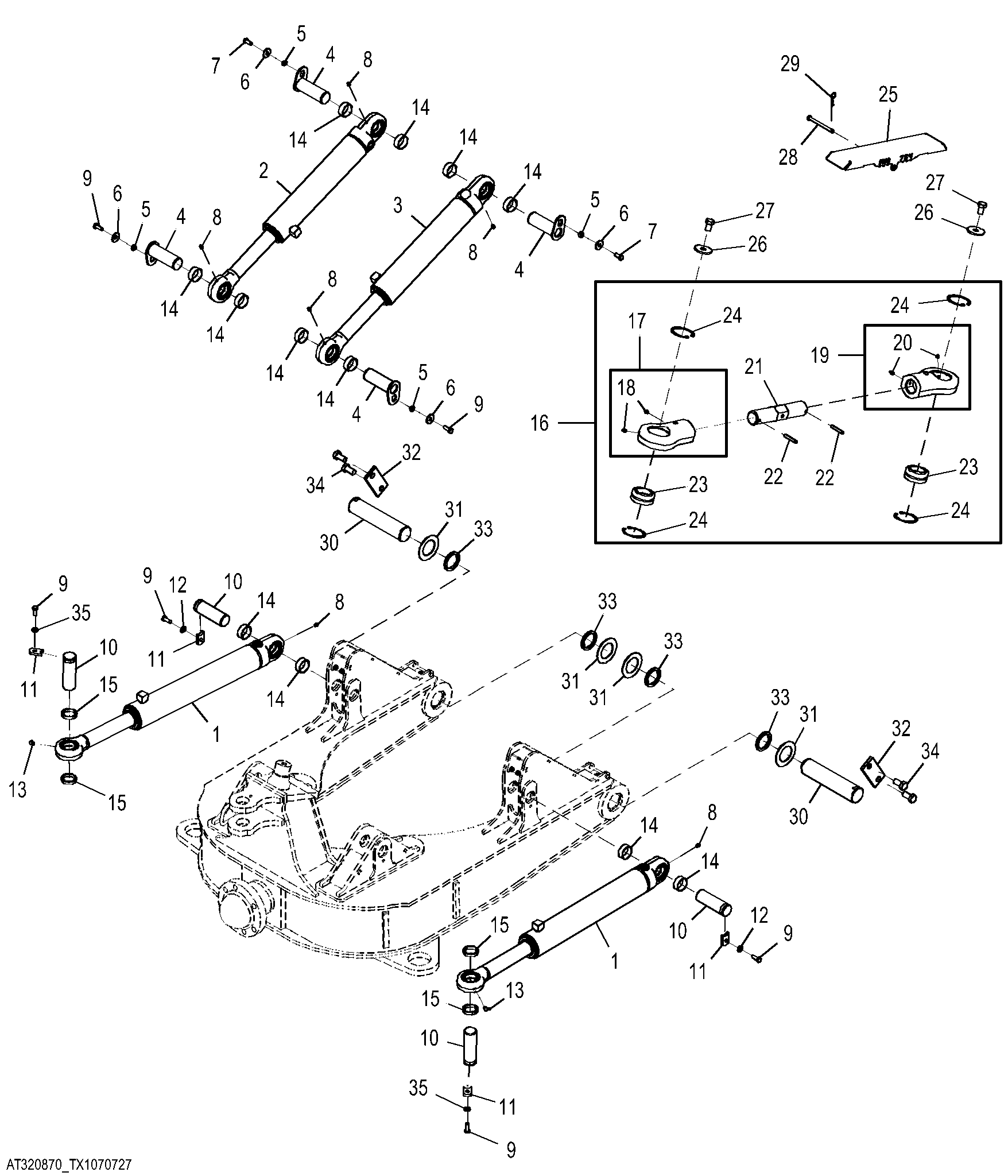

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC11092	2	Hydraulic Cylinder	Angle
1	-	2	Part 1	Angle Must Replace Both Right And Left, AH211335 NA, SUB (2) AHC11092
2	AH229654	1	Hydraulic Cylinder	Lift
3	AH229654	1	Hydraulic Cylinder	Lift
4	AT221145	4	Pin	-
5	28H3418	4	Washer	0.546" X 0.840" X 5/16"
6	24H1351	4	Washer	9/16" X 1-1/2" X 0.164"
7	19M7872	2	Cap Screw	M12 X 25
8	T162396	6	Lubrication Fitting	-
9	19M8011	6	Cap Screw	M12 X 30
10	T176360	4	Pin	-
11	T177000	4	Strap	-
12	24M7240	2	Washer	13 X 25 X 3 mm
13	JD7799	2	Lubrication Fitting	-
14	T176988	12	Bushing	-
15	T126814	4	Bushing	-
16	AT389630	1	Link	SUB FOR AT308735
17	AT308736	1	Link End	-
18	JD7759	2	Lubrication Fitting	-
19	AT308737	1	Link End	-
20	JD7759	2	Lubrication Fitting	-
21	T282905	1	Stud	SUB FOR T176696
22	34M7073	2	Spring Pin	10 X 65 mm
23	AT128774	2	Self-Aligning Bushing	-
24	40M1873	4	Snap Ring	-
25	T282906	1	Cover	SUB FOR T178166
26	T101172	2	Washer	-
27	19M8543	2	Cap Screw	M20 X 30
28	M117096	1	Pin Fastener	-
29	T177673	1	Spring Locking Pin	-
30	T254115	2	Pin	-
31	T102171	4	Washer	-
32	T177028	2	Strap	-
33	T102136	4	Seal	-
34	19M7946	4	Cap Screw	M20 X 40
35	24M7047	2	Washer	13 X 24 X 2.500 mm
