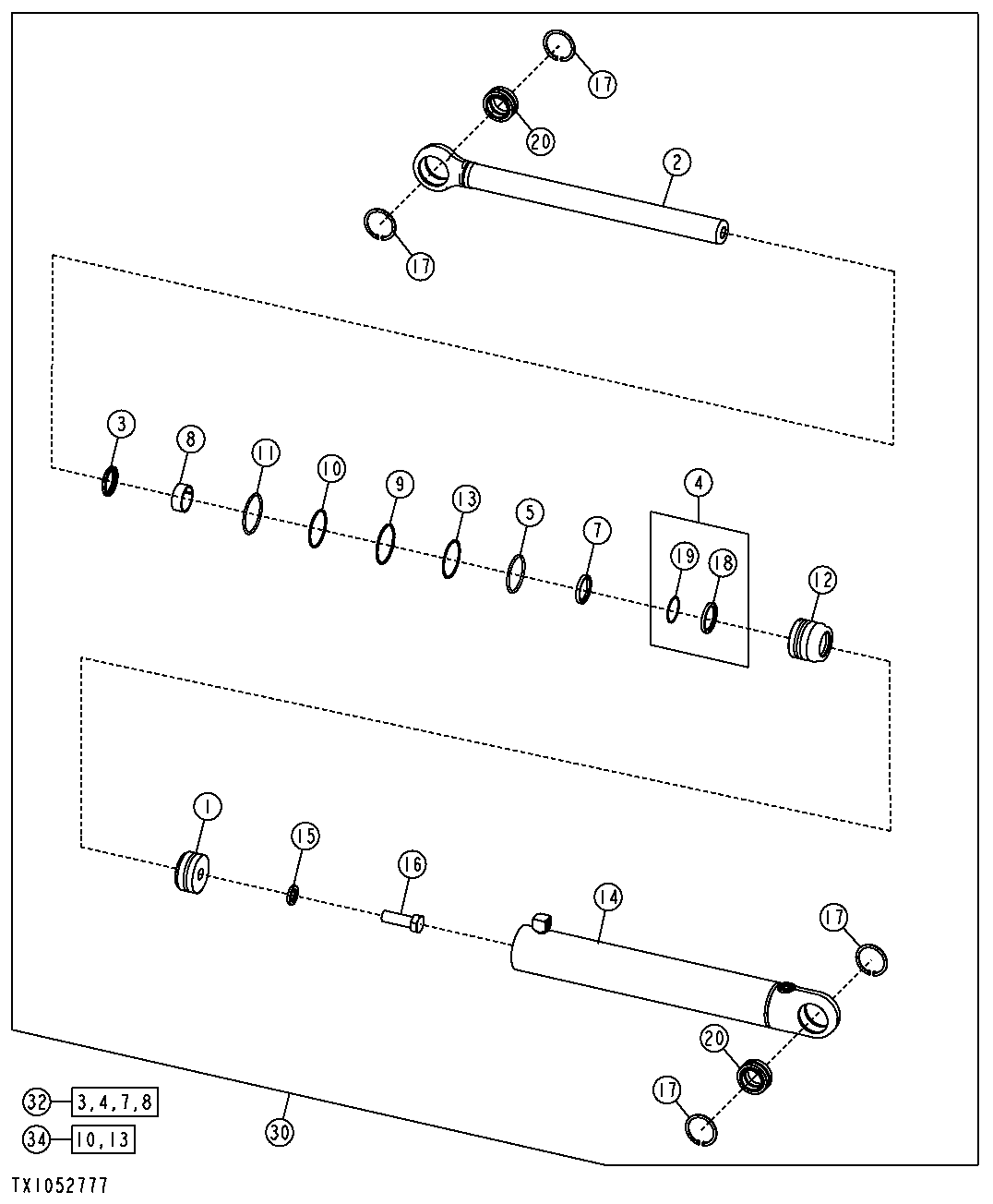

Angle Cylinder and Component Parts ( - 187728)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH169827	1	Piston	-
2	AH169828	1	Hydraulic Cylinder Rod	-
3	AH146558	1	Seal	-
4	AH146562	1	Seal	-
5	F1430R	1	O-Ring	78.740 X 5.334 mm (3.100" X 0.210")
7	H152204	1	Seal	-
8	H152795	1	Wear Ring	-
9	H180103	1	Snap Ring	-
10	H181114	1	O-Ring	82.144 X 3.531 mm (3-15/64" X 0.139")
11	H206859	1	Snap Ring	-
12	H209264	1	Hydr. Cylinder Rod Guide	-
13	R79101	1	Back-Up Ring	81.490 X 89.850 X 1.780 mm (3.208" X 3.537" X 0.070")
14	AH211326	1	Hydraulic Cylinder Barrel	-
15	H145176	1	Washer	26.600 X 44.500 X 6.200 mm (1-3/64" X 1.752" X 0.244")
16	19H3632	1	Cap Screw	1" X 3"
17	40M5099	4	Snap Ring	-
18	-	1	Part 17	-
19	-	1	Part 18	-
20	AH150341	2	Bushing	-
30	-	1	Part 20	Must Replace Both Right And Left, AH211335 NA, SUB (2) AHC11092
32	AH149814	1	Hydraulic Cylinder Kit	Rod
34	AH212097	1	Hydraulic Cylinder Kit	Bore

Angle Cylinder and Component Parts ( - 187728)

Нет текстового описания
