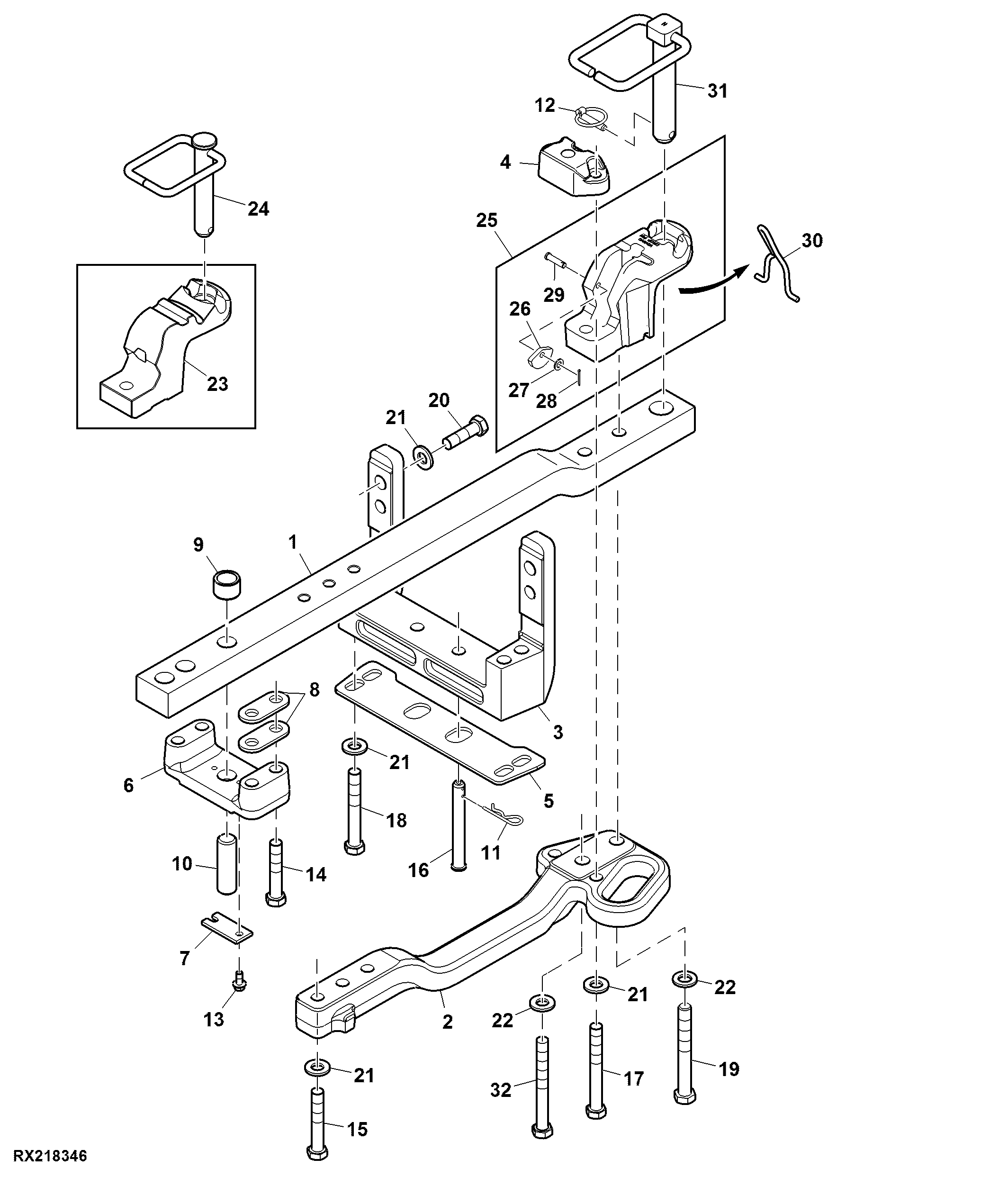

Drawbar, High Capacity, W/ Clevis, Category lll

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R297787	1	Drawbar	SUB FOR R228958
2	R228959	1	Brace	-
3	R235258	1	Support	-
4	R236804	1	Retainer	-
5	R210170	1	Wedge	-
6	R182336	1	Support	-
7	R185424	1	Retainer	-
8	R121788	4	Strap	-
9	R185317	1	Bushing	-
10	R184436	1	Pin	-
11	A3581R	2	Spring Locking Pin	-
12	AR62150	1	Quick Lock Pin	-
13	19M7784	2	Screw	M10 X 20
14	19M9136	4	Cap Screw	M20 X 110
15	19M9137	3	Cap Screw	M20 X 120
16	R238514	2	Pin Fastener	-
17	19M9144	2	Cap Screw	M20 X 180
18	19M9141	4	Cap Screw	M20 X 150
19	R115172	1	Cap Screw	-
20	19M9133	2	Cap Screw	M20 X 70
21	24M7242	11	Washer	21.400 X 42 X 5 mm
22	R52006	2	Washer	-
23	R537390	1	Strap	SUB FOR R132544, ORDER RE566117 AND RE570372
24	RE150871	1	Pin Fastener	USE WITH R537390
25	RE566117	1	Strap	-
26	R542105	1	Lock Plate	-
27	24M7040	1	Washer	11 X 20 X 2 mm
28	11M7082	1	Cotter Pin	2.500 X 25 mm
29	R545342	1	Pin Fastener	-
30	R546661	1	Lever	-
31	RE570372	1	Pin Fastener	USE WITH RE566117
32	R159285	1	Cap Screw	-

Drawbar, High Capacity, W/ Clevis, Category lll
