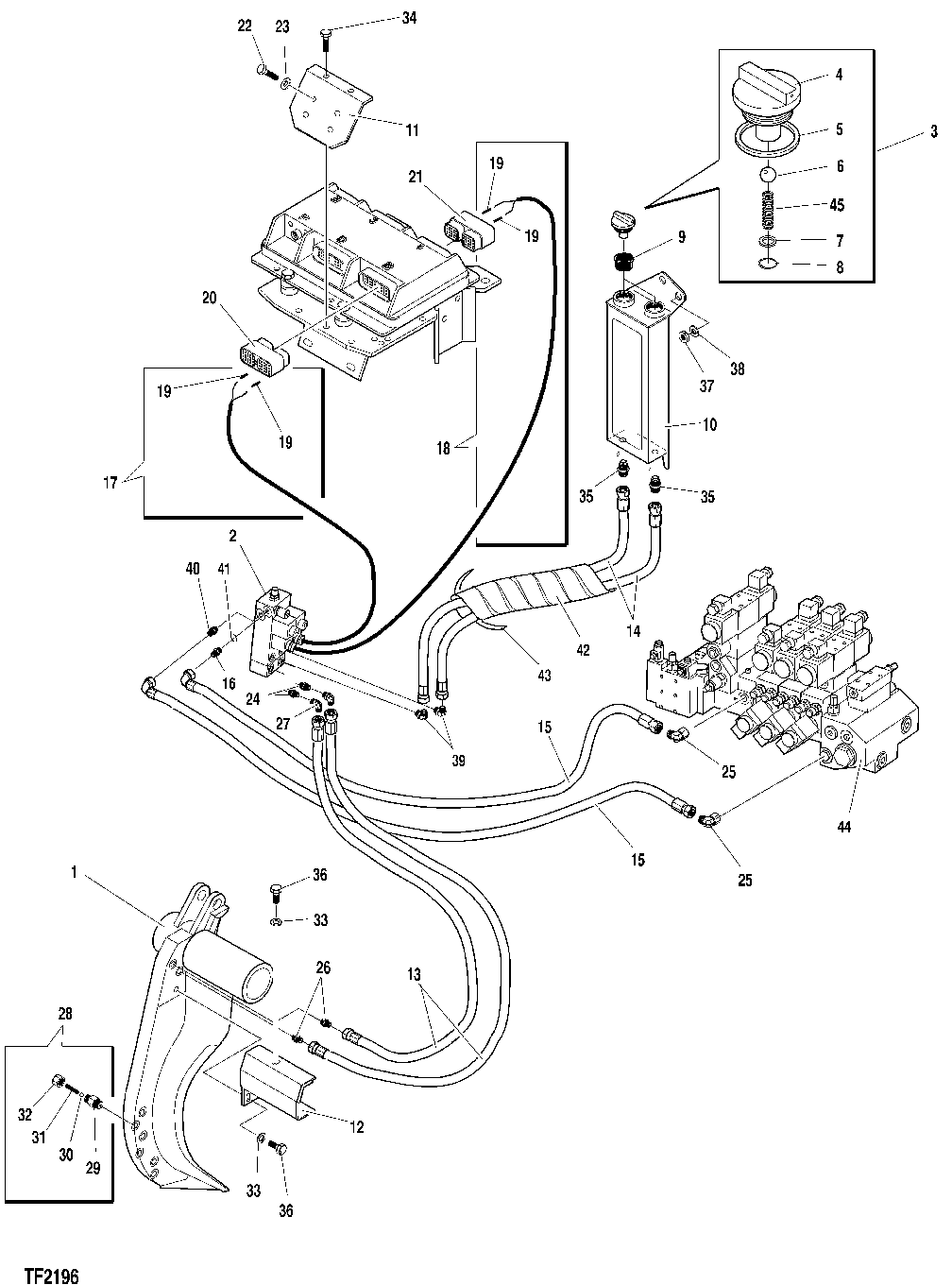

PAINT MARKING SYSTEM RESERVOIR,HOSES AND KNIFE [C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F048194	1	DELIMBING TOOL	-
2	F046538	1	PAINT MARKING PUMP	-
3	F021332	2	REFILLING COVER	INCL. POS. 4-8
4	F021333	1	CAP	-
5	F022656	1	SEAL	-
6	F012623	1	BALL	-
7	F010721	1	WASHER	-
8	F012625	1	CIRCLIP	-
9	F014081	2	FILTER	-
10	F601992	1	TANK	-
11	F604393	1	PLATE	-
12	F019187	1	FLAT BAR	-
13	F023713	2	HOSE-ASSY	-
14	F043524	2	HOSE-ASSY	-
15	F046801	2	HOSE-ASSY	-
16	F013167	1	NIPPLE	-
17	F604481	1	CABLE	INCL. POS. 19
18	F604479	1	CABLE	INCL. POS. 19 TJ 3000
19	F055290	4	Pin	-
20	F055285	1	CONNECTOR	-
21	F055284	1	Elec. Connector Terminal	-
22	F003524	4	SCREW	-
23	F008262	4	Lock Washer	-
24	F005052	2	NIPPLE	-
25	F022417	2	Elbow Fitting	-
26	F005053	2	NIPPLE	-
27	F005044	2	Elbow Fitting	-
28	F604190	6	NOZZLE ASSY	INCL.POS. 29-32
29	F604191	1	HOUSING	-
30	F013607	1	STEEL BALL	-
31	F056380	1	SPRING	-
32	F045206	1	NOZZLE	-
33	F005551	4	Lock Washer	-
34	F003524	2	SCREW	-
35	F005055	2	NIPPLE	-
36	F003531	4	SCREW	-
37	F019245	1	LOCK NUT	-
38	F007748	1	WASHER	-
39	F024599	2	Elbow Fitting	-
40	F005057	1	Fitting	-
41	F005164	1	SEAL RING	-
42	F031276	1	PROTECTION SPIRAL	-
43	F005334	1	Tie Band	-
44	-	1	Part 44	SEE PAGE 4462-2
45	F012624	1	SPRING	-

PAINT MARKING SYSTEM RESERVOIR,HOSES AND KNIFE [C03]

Нет текстового описания
