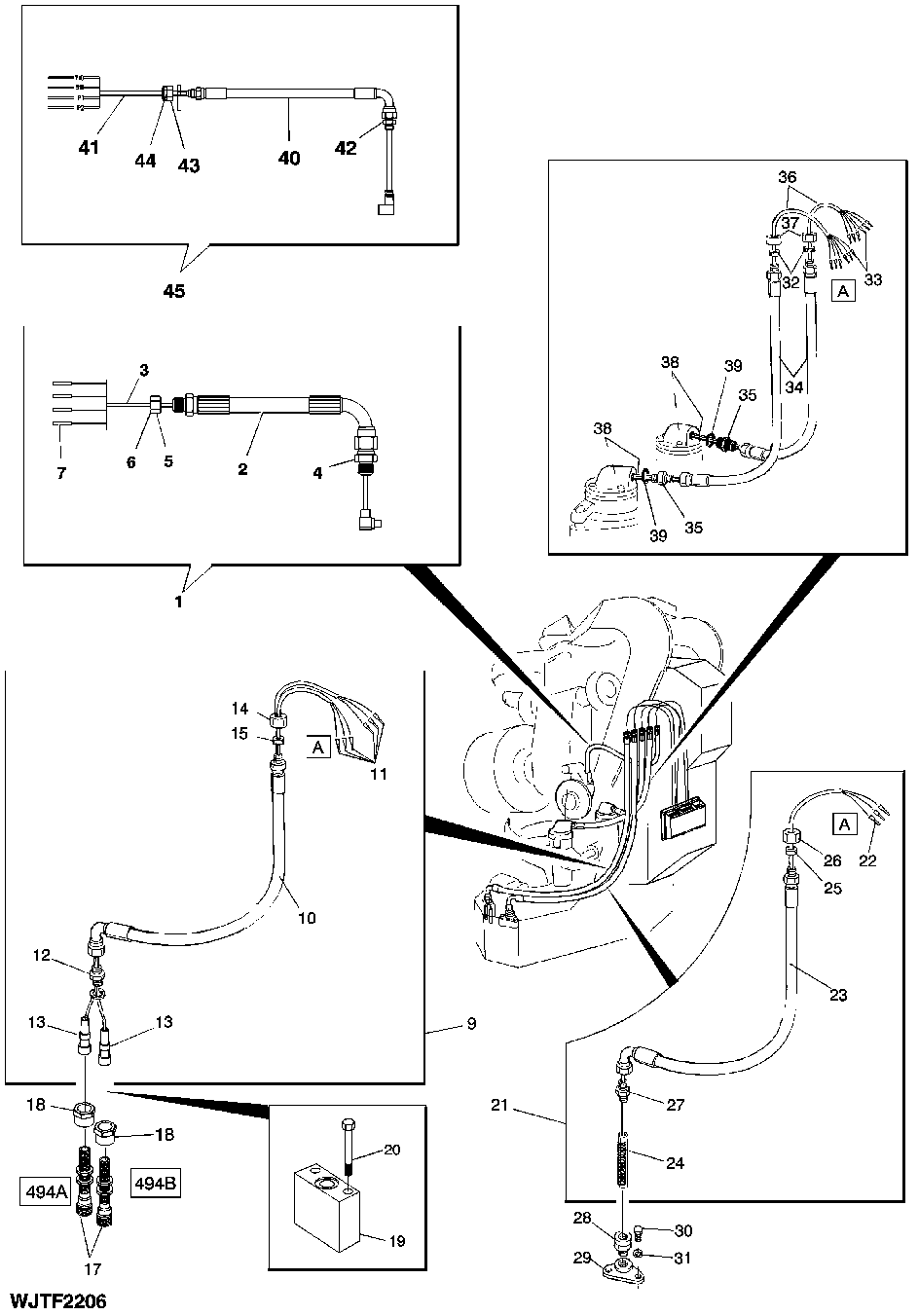

HARVESTER HEAD HYDRAULIC HOSES AND WIRING HARNESS [D01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F617312	1	WIRING HARNESS	INCL. POS. 2...7
2	F028861	1	HOSE-ASSY	-
3	F060433	1	CABLE	-
4	F005055	1	NIPPLE	-
5	F022415	1	COUPLING NUT	-
6	F028802	1	CONDUIT ENTRY	-
7	F055290	1	Pin	-
9	F604241	1	WIRING HARNESS	INCL. 10-15
10	F049009	1	HOSE-ASSY	-
11	F055290	6	Pin	-
12	F005060	1	Fitting	-
13	F018091	2	SENSOR CABLE	-
14	F010079	1	COUPLING NUT	-
15	F028803	1	CONDUIT ENTRY	-
17	F018090	2	SENSOR	-
18	F025632	2	SPACER	-
19	F009843	1	CASE	-
20	F003478	1	SCREW	-
21	F604260	1	WIRING HARNESS	INCL. 22-27
22	F055290	3	Pin	-
23	F049008	1	HOSE-ASSY	-
24	F049007	1	SENSOR	INCL. CABLE
25	F028803	1	CONDUIT ENTRY	-
26	F010079	1	COUPLING NUT	-
27	F010919	1	NIPPLE	-
28	F010919	1	NIPPLE	-
29	F035590	1	HOLDER	-
30	F003541	2	SCREW	-
31	F002805	2	Lock Washer	-
32	F028802	2	CONDUIT ENTRY	-
33	F055290	12	Pin	-
34	F031713	1	HOSE-ASSY	-
35	F004357	2	NIPPLE	-
36	-	2	Part 34	F061721 L=10M BULK MATERIAL
37	F022415	2	COUPLING NUT	-
38	-	1	Part 36	SEE PAGE 4440-12
39	F005166	2	SEAL RING	-
40	F028861	1	HOSE-ASSY	-
41	F061533	1	WIRING HARNESS	-
42	F005055	1	NIPPLE	-
43	F022415	1	COUPLING NUT	-
44	F028802	1	CONDUIT ENTRY	-
45	F620348	1	CABLE	INCL. ITEMS 40-44, (REPLACES F617312)

HARVESTER HEAD HYDRAULIC HOSES AND WIRING HARNESS [D01]
