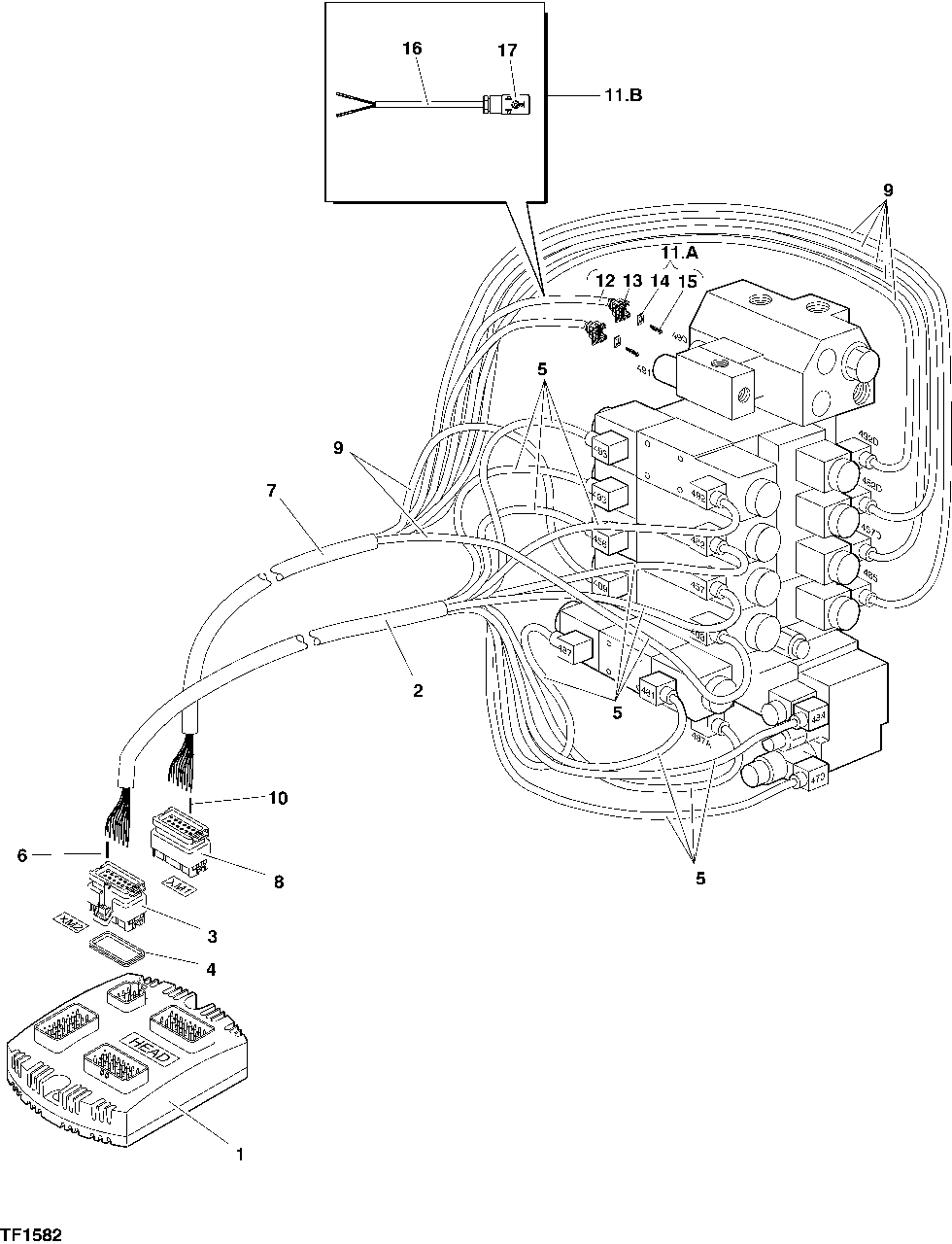

ELECTRICAL SYSTEM, TM10 ( OPTIONAL EQUIPMENT ) [D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F056541	1	HARVESTER HEAD MODULE	-
2	F603824	1	CABLE ASSY	INCL. POS. 3...6
3	F054941	1	CONNECTOR	-
4	F057690	2	SEAL	-
5	F035038	12	CABLE	-
6	F053303	23	Elec. Connector Terminal	-
7	F603827	1	CABLE ASSY	INCL. POS. 8...14
8	F054940	1	Electrical Connector Assy	-
9	F035038	5	CABLE	-
10	F053303	14	Elec. Connector Terminal	-
12	F046748	1	CABLE	-
13	F024301	1	CONNECTOR	-
14	F040655	2	GASKET	-
15	F023007	1	SLEEVE	-
16	-	2	Part 17	F061701 L=20M, BULK MATERIAL
17	F038819	2	CONNECTOR	-
11A	F603863	2	CABLE	INCLUDING ITEM 12...15
11B	F623562	2	CABLE	INCLUDING ITEM 16, 17
