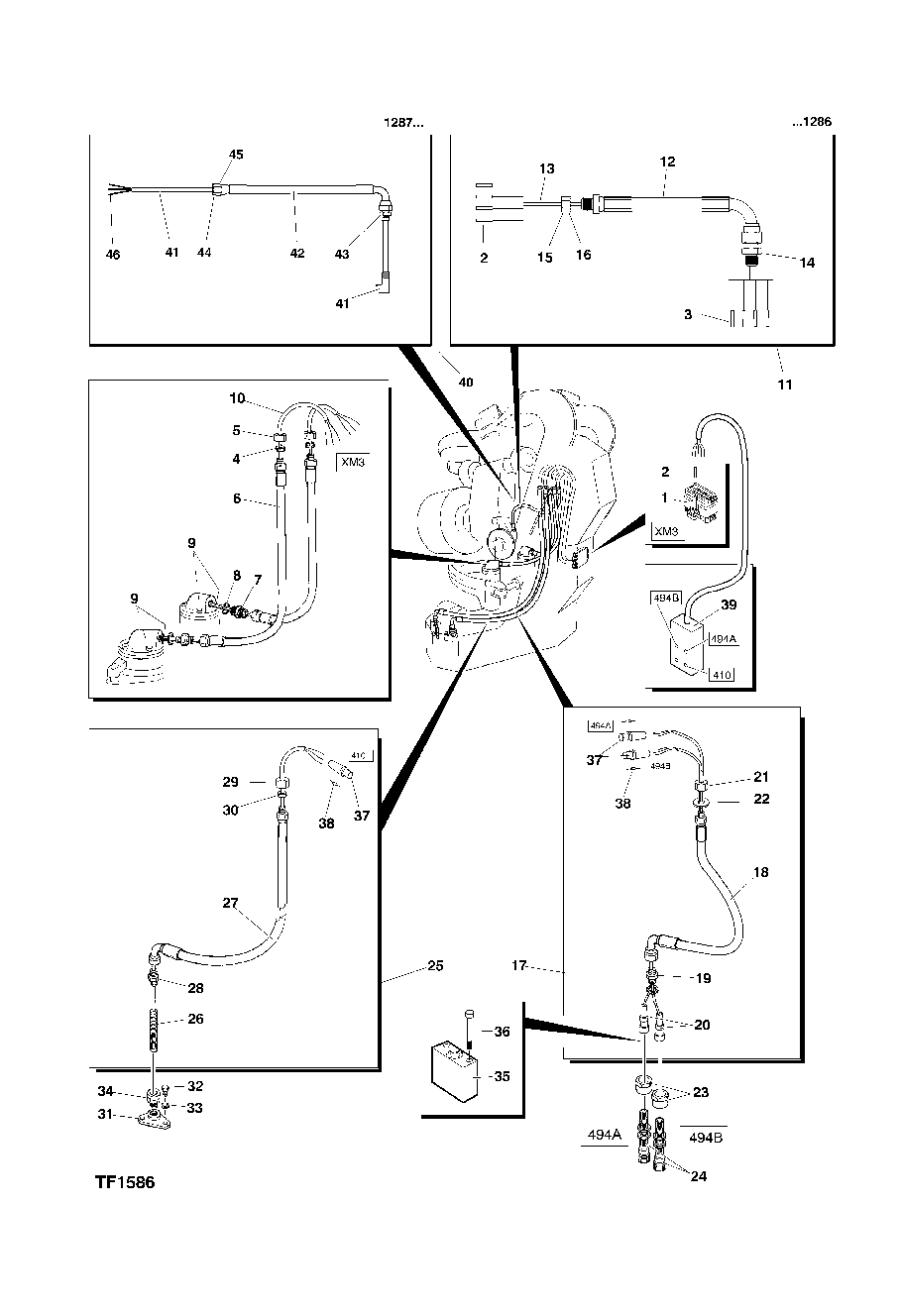

ELECTRICAL SYSTEM, SENSORS TM10 ( OPTIONAL EQUIPMENT ) [D11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F053324	1	Electrical Connector Assy	-
2	F053303	23	Elec. Connector Terminal	-
3	F054301	4	SLEEVE	-
4	F028802	2	CONDUIT ENTRY	-
5	F022415	2	COUPLING NUT	-
6	F031713	2	HOSE-ASSY	-
7	F004357	2	NIPPLE	-
8	F005166	2	SEAL RING	-
9	F021413	2	SENSOR	SEE PAGE 4440-12, ITEM 8
9	F067033	2	Potentiometer	-
10	F014942	2	PROTECTION TUBE	-
11	F603830	1	CABLE ASSY	INCLUDING ITEM 3, 12...16
12	F028861	1	HOSE-ASSY	-
13	-	1	Part 14	F061695 L=25M, BULK MATERIAL
14	F005055	1	NIPPLE	-
15	F022415	1	COUPLING NUT	-
16	F028802	1	CONDUIT ENTRY	-
17	F603831	1	CABLE ASSY	INCL. POS.18...22, 37, 38
18	F049009	1	HOSE-ASSY	-
19	F005060	1	Fitting	-
20	F018091	2	SENSOR CABLE	-
21	F010079	1	COUPLING NUT	-
22	F028803	1	CONDUIT ENTRY	-
23	F025632	2	SPACER	-
24	F018090	2	SENSOR	-
25	F603833	1	CABLE ASSY	INCL. POS. 26...30, 37, 38
26	F049007	1	SENSOR	-
27	F049008	1	HOSE-ASSY	-
28	F010919	1	NIPPLE	-
29	F010079	1	COUPLING NUT	-
30	F028803	1	CONDUIT ENTRY	-
31	F035590	1	HOLDER	-
32	F003541	2	SCREW	-
33	F002805	2	Lock Washer	-
34	F010919	1	NIPPLE	-
35	F009843	1	CASE	-
36	F003478	2	SCREW	-
37	F058197	3	CONNECTOR	-
38	F032160	3	RESISTOR	-
39	F058177	1	ELECTRICAL BOX	-
40	F620347	1	CABLE	INCLUDING ITEM 41...46
41	F061533	1	WIRING HARNESS	-
42	F028861	1	HOSE-ASSY	-
43	F005055	1	NIPPLE	-
44	F022415	1	COUPLING NUT	-
45	F028802	1	CONDUIT ENTRY	-
46	F053303	4	Elec. Connector Terminal	-

ELECTRICAL SYSTEM, SENSORS TM10 ( OPTIONAL EQUIPMENT ) [D11]
