Открытый узел

Multifunction Unit W/ Reverser

Multifunction Unit W/ Reverser

Multifunction Unit W/ Reverser

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

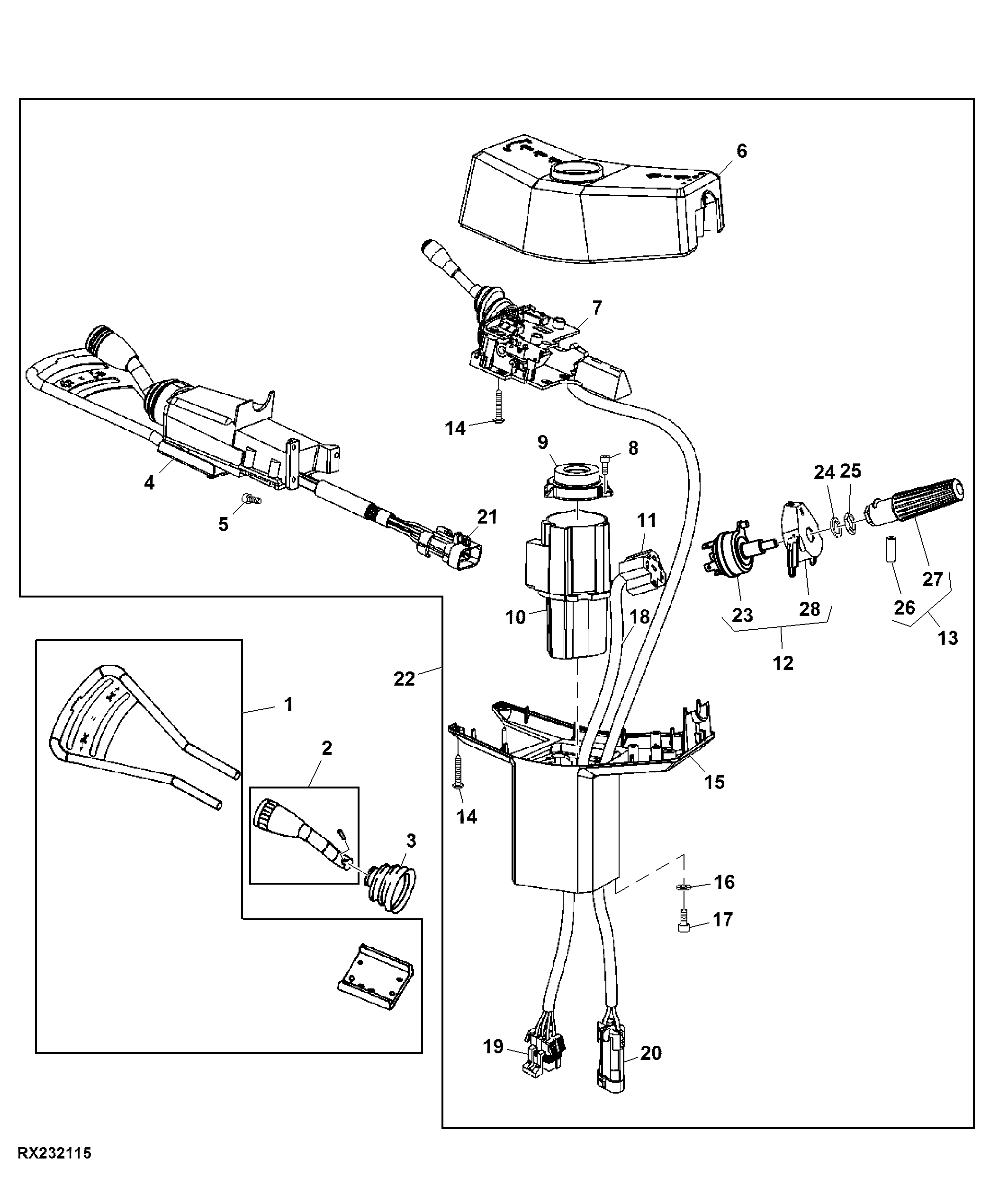

Multifunction Unit W/ Reverser

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE70060	1	Guard Kit	SUB RE206255 OR AL163585
2	RE70059	1	Lever	SUB RE206255 OR AL163585
3	RE70061	1	Boot	SUB RE206255 OR AL163585
4	AL165303	1	Lever	SUB AL169827; SUB FOR RE69300, RE70842, RE152435, RE156985, RE198930 OR RE190167
5	19M7702	3	Screw	M4 X 10
6	R135818	1	Housing	SUB FOR R134249
7	RE70839	1	Lever	-
8	19M7702	3	Screw	M4 X 10
9	RE158826	1	Core	SUB FOR R134247; INCLUDES R117220 AND R134247
10	R177680	1	Core	SUB FOR R134246 OR R150312
11	RE46735	1	Electrical Connector Assy	-
12	RE46717	1	Switch	ORDER COMPONENTS
13	RE46710	1	Handle	ORDER L77574 AND RE46655
14	37M7235	8	Screw	-
15	R135817	1	Housing	SUB FOR R134248
16	24M7117	2	Washer	4.300 X 9 X 0.800 mm, ALSO ORDER (6) R104846, 57M7258 AND 57M7291
17	19M7702	2	Screw	M4 X 10
18	RE43582	1	Wiring Harness	-
19	57M7260	1	Elec. Connector Housing	-
20	57M7203	1	Connector	ALSO ORDER (8) R104919, (8) 57M7258 AND 57M7283
21	57M7264	1	Elec. Connector Housing	ALSO ORDER (8) R104919, (8) 57M7258 AND 57M7283
22	RE206255	1	Module	SUB FOR RE69247, RE70835, RE154183 OR RE157813
23	RE46634	1	Switch	-
24	24M7040	1	Washer	11 X 20 X 2 mm
25	R44165	1	Lock Nut	-
26	L77574	1	Pin Fastener	-
27	RE46655	1	Knob	-
28	R110382	1	Support	-
