LOADER VALVES LINE (WITH ELECTRO-HYDRAULIC VALVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE207353	2	Hydraulic Hose	(SUB FOR RE154710)
2	T77857	6	O-Ring	-
3	38H1161	3	Adapter Fitting	-
4	R26375	3	O-Ring	-
5	R26448	1	O-Ring	-
6	38H1160	1	Adapter Fitting	-
7	T77613	2	O-Ring	-
8	38H1174	1	Adapter Fitting	-
9	R26906	1	O-Ring	-
10	R168928	1	Bracket	(SUB FOR W45073, THIS APPLICATION ) (SUB FOR R161359)
11	24M7040	2	Washer	11 X 20 X 2 mm
11	28H3385	2	Bushing	0.423" X 0.675" X 1/2"
12	19M8012	2	Cap Screw	M10 X 45, (HS=10.9)
13	19M7866	4	Screw	M8 X 20, (HS=10.9)
14	RE207344	2	Hydraulic Hose	(SUB FOR RE154707)
15	RE154706	1	Hydraulic Hose	-
16	38H5008	1	Adapter Fitting	-
17	51M7040	1	O-Ring	9.300 X 2.200 mm
18	38H5027	2	Elbow Fitting	-
19	51M7045	2	O-Ring	19.300 X 2.200 mm
20	19M7742	1	Cap Screw	M10 X 65, (HS=10.9)
21	24M7028	2	Washer	10.500 X 20 X 2 mm
22	R134002	1	Clamp	-
23	RE156999	1	Bracket	-
24	19M7938	1	Cap Screw	M10 X 20, (HS=10.9)
..	R155996	2	Tie Band	(YELLOW)
..	R155997	2	Tie Band	(RED)
..	R155998	2	Tie Band	(BLUE)
..	R155999	2	Tie Band	(ORANGE)
..	R156000	2	Tie Band	(GREEN)
..	38H1416	2	Fitting	-

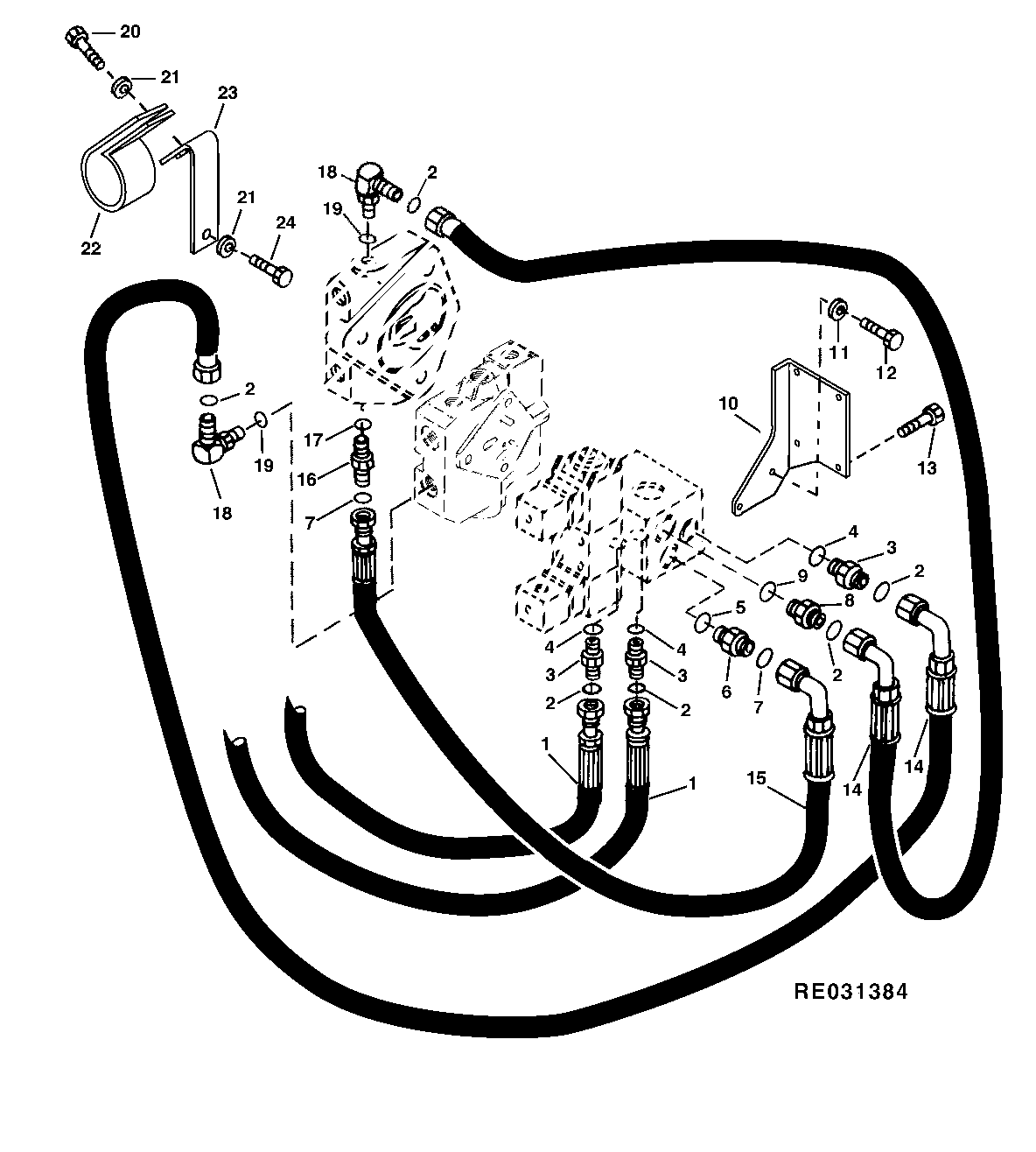

LOADER VALVES LINE (WITH ELECTRO-HYDRAULIC VALVE)
