Открытый узел

Load Center, W/O Cab

Load Center, W/O Cab

Load Center, W/O Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

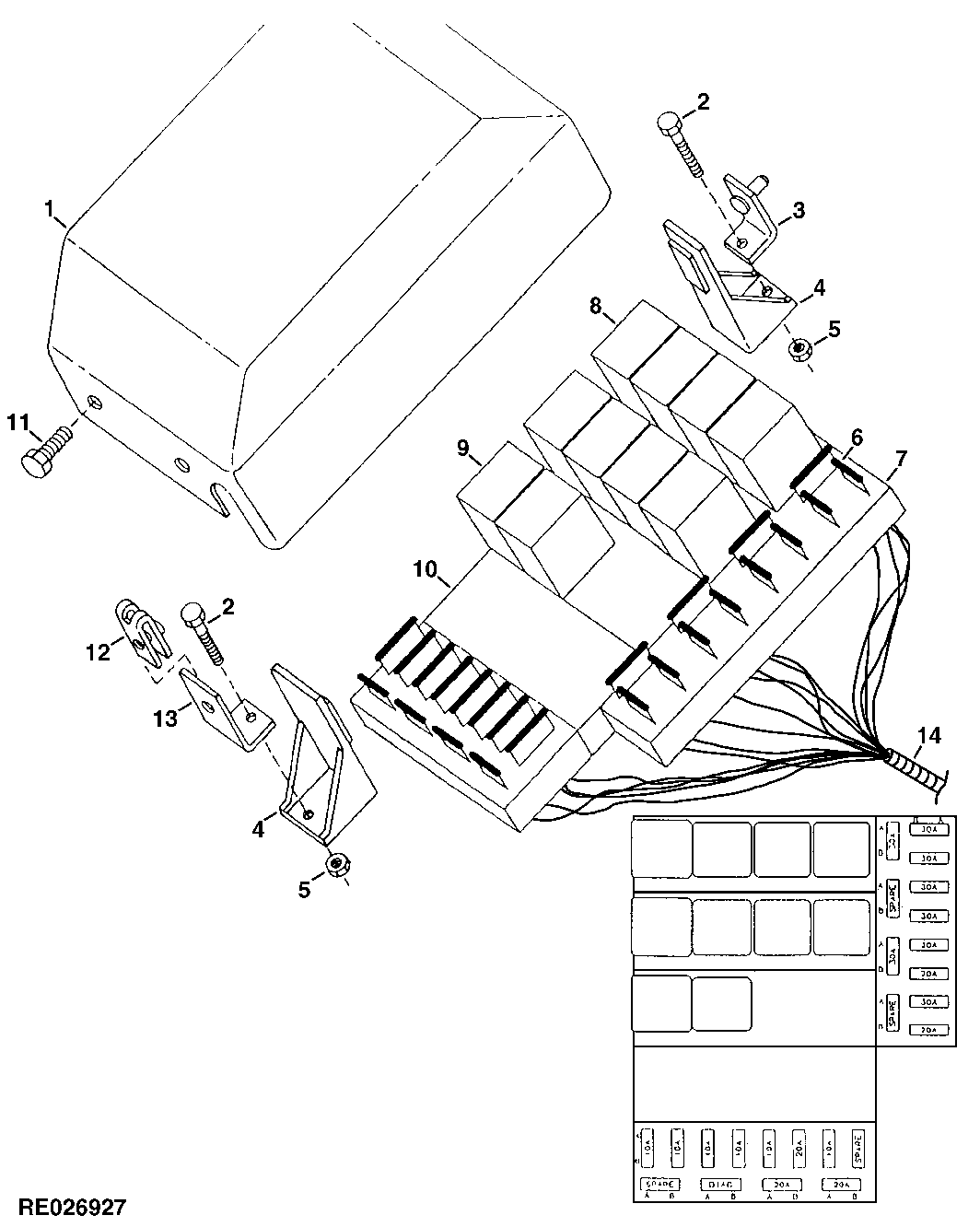

Load Center, W/O Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R110372	1	Cover	-
2	RE33726	4	Screw With Washer	4.826 X 25.400 mm (0.190" X 1")
3	RE52611	2	Bracket	-
4	RE49726	4	Support	-
5	14M7272	4	Nut	M6
6	MG847369	6	Fuse	10 AMP
6	57M7120	5	Fuse	20 AMP
6	57M7146	8	Fuse	30 AMP
7	RE43737	2	Elec. Connector Accessory	(Fuse)
8	RE68327	9	Relay	40 AMP, SUB FOR RE48876
9	RE262484	1	Diode	SUB FOR RE153894 OR RE39967
10	RE49724	4	Elec. Connector Accessory	(Relay)
11	19M7775	2	Screw	(( -XXXXXX) 7610-002111 ; 7710-003283 ; 7810-005984) M6 X 16
11	RE33726	3	Screw With Washer	((XXXXXX-XXXXXX)7610-002112-022981;7710-003284-022981;7810-005985-022981) 4.826 X 25.400 mm (0.190" X 1")
12	M84972	2	Nut	-
13	R115861	2	Support	-
14	RE150532	1	Wiring Harness	(( -XXXXXX) 7610-002111 ; 7710-003283 ; 7810-005984) SUB FOR RE67345; PST
14	RE158397	1	Wiring Harness	((XXXXXX-XXXXXX)7610-002112-022981;7710-003284-022981;7810-005985-022981) ORDER RE163723; PST
14	RE163723	1	Wiring Harness	SUB FOR RE158397; PST
14	RE165907	1	Cab Wiring Harness	SUB FOR RE158397 OR RE163723
14	RE150533	1	Wiring Harness	(( -XXXXXX) 7610-001880 ; 7710-002965 ; 7810-004989) SUB FOR RE67346; PowrQuad™
14	RE159898	1	Wiring Harness	((XXXXXX-XXXXXX)7610-001881-022981;7710-002966-022981;7810-004990-022981) ORDER RE163722; PowrQuad™
14	RE163722	1	Wiring Harness	SUB FOR RE159898; PowrQuad™
14	RE165906	1	Cab Wiring Harness	SUB FOR RE159898 OR RE163722
..	R132095	1	Label	-
