Открытый узел

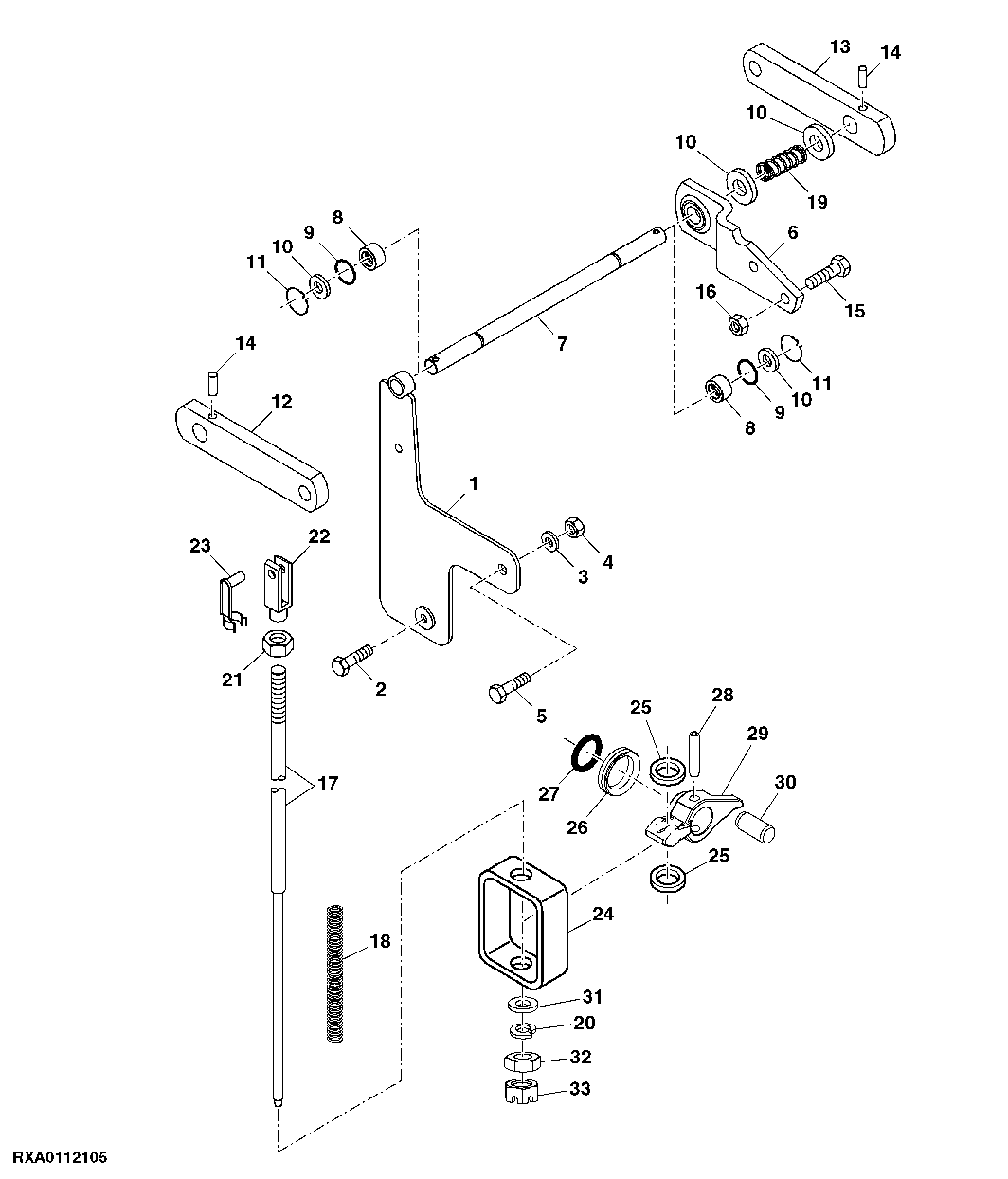

Lower Transmission Control Linkage (Power Shift) (Cab)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE52646	1	Support	(W/O Cab) (( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431))
1	RE53985	1	Support	(W/ Cab) (( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431))
1	RE58053	1	Support	(W/O Cab) ((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
1	RE57971	1	Support	(W/ Cab) ((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
2	19M7386	1	Cap Screw	M12 X 20
3	24H1311	1	Washer	13/32" X 1-1/4" X 0.220"
4	14M7274	1	Nut	M10
5	19M7386	1	Cap Screw	M12 X 20
6	RE56175	1	Support	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431)) SUB FOR RE48204 OR RE55237
6	RE57980	1	Support	((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
7	R117218	1	Shaft	(W/ Cab) (( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431)) SUB FOR R113321
7	R115001	1	Rod	(W/O Cab)
7	R125814	1	Shaft	(W/ Cab) ((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432)) SUB FOR R118217
8	JD9962	2	Needle Bearing	-
9	A3190R	2	O-Ring	-
10	24H1338	5	Washer	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431)) 33/64" X 7/8" X 0.048"
10	24H1338	4	Washer	((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432)) 33/64" X 7/8" X 0.048"
11	P42894	2	Snap Ring	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431))
12	RE54471	1	Arm	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431)) SUB FOR RE49760
12	R118218	1	Arm	((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
13	RE54478	1	Arm	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431)) SUB FOR RE49752
13	R118219	1	Arm	((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
14	34M7207	2	Spring Pin	5 X 30 mm
15	19M7402	4	Cap Screw	M10 X 25
16	14M7274	4	Nut	M10
17	R136009	1	Rod	(W/ Cab) SUB FOR R115947 OR R133291
17	R115001	1	Rod	(W/O Cab)
18	R115957	1	Compression Spring	-
19	R44313	1	Compression Spring	(( -XXXXXX) TSN (7600-005653; 7700-006713; 7800-009431))
19	R44313	2	Compression Spring	((XXXXXX- ) TSN (7600-005654; 7700-006714; 7800-009432))
20	40M7096	1	Snap Ring	-
21	14M7152	1	Nut	M10
22	54M4422	1	Yoke	-
23	45M7063	1	Pin Fastener	-
24	R136015	1	Clip	-
25	R136003	2	Washer	-
26	R167548	1	V-Ring Seal	-
27	B2762R	1	O-Ring	-
28	34H314	1	Spring Pin	1/4" X 1-1/4"
29	R167549	1	Arm	-
30	44M7119	1	Dowel Pin	-
31	R113336	1	Washer	-
32	14H649	1	Nut	1/4"
33	14H980	1	Nut	1/4"

Lower Transmission Control Linkage (Power Shift) (Cab)

Нет текстового описания
