Открытый узел

Heater/A/C Unit ( - 010246)

Heater/A/C Unit ( - 010246)

Heater/A/C Unit ( - 010246)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

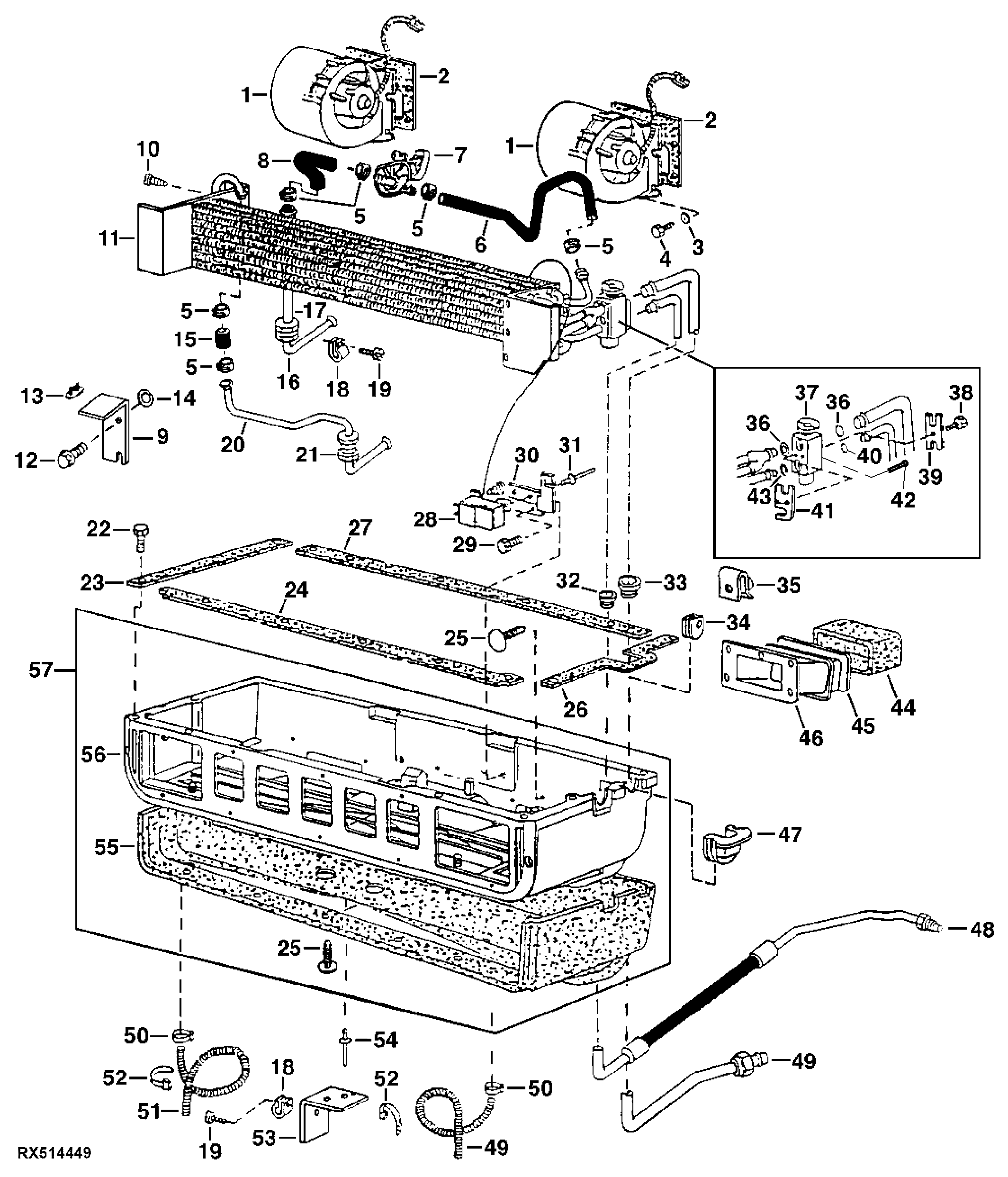

Heater/A/C Unit ( - 010246)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL215704	2	Blower	SUB FOR AL110881 OR AL80700 OR AL75105
2	R115928	2	Insulator	SUB FOR L40867
2	L79884	2	Gasket	USE WITH AL215704
3	R117723	8	Nut	USE WITH AL110881
3	24M7139	8	Washer	6.400 X 18 X 1.600 mm, USE WITH AL215704
4	19M7863	8	Screw	M6 X 25, USE WITH AL110881
4	19M7286	8	Cap Screw	M6 X 25, USE WITH AL215704
5	T184924	6	Hose Clamp	SUB FOR AR12183 OR R117721
6	L76806	1	Radiator Hose	SUB FOR R115819
7	RE47070	1	Valve	ORDER AT193500
7	AT193500	1	Hand Operated Valve	-
8	R117720	1	Radiator Hose	-
9	R112592	1	Bracket	-
10	37M7179	1	Screw	-
11	RE241392	1	Vapor Condenser	SUB FOR RE46768
12	19M7863	2	Screw	M6 X 25, HS=10.9
13	AT456900	1	Resistor	SUB FOR RE49636
14	R117723	2	Nut	-
15	R111310	1	Hose	-
16	RE46486	1	Line	(Outlet)
17	R110948	1	Nut	-
18	R115820	2	Clamp	-
19	R115821	2	Bolt	-
20	RE48843	1	Line	(Inlet)
21	R110948	1	Nut	-
22	37H164	14	Screw	-
23	R106181	1	Gasket	-
24	R106288	1	Gasket	-
25	R117722	11	Clamp	-
26	R114676	1	Gasket	-
27	R106287	1	Gasket	-
28	RE48284	1	Thermostat	-
29	19M7372	2	Cap Screw	M5 X 16
30	L77843	1	Bracket	-
31	M67899	2	Rivet	-
32	L76256	1	Grommet	-
33	L76257	1	Grommet	-
34	R111313	1	Grommet	-
35	M84972	8	Nut	-
36	R33259	3	O-Ring	-
37	AL77579	1	Valve	(Expansion)
38	19M8553	1	Screw	M6 X 16, HS=12.9
39	L77942	1	Plate	Front
40	R10093	1	O-Ring	-
41	L77943	1	Plate	Rear
42	M67176	2	Bolt	-
43	R113050	1	O-Ring	-
44	R112527	1	Pad	NLR
45	R110949	2	Gasket	-
46	R107923	2	Air Duct	(Outlet)
47	R113316	1	Molding	-
48	RE46483	1	Line	-
49	RE43483	1	Line	(( -XXXXXX) TSN 7600-004774; 7700-005812; 7800-007056)
49	RE56953	1	Line	((XXXXXX- ) TSN 7600-004775; 7700-005813; 7800-007057)
50	AR48236	2	Clamp	-
51	R106180	2	Conduit	-
52	R44302	2	Tie Band	-
53	R117799	2	Support	-
54	M67899	4	Rivet	-
55	RE58059	1	Housing	SUB FOR R110406
56	AL110120	1	Housing	SUB FOR L75611
57	-	1	Part 62	-
