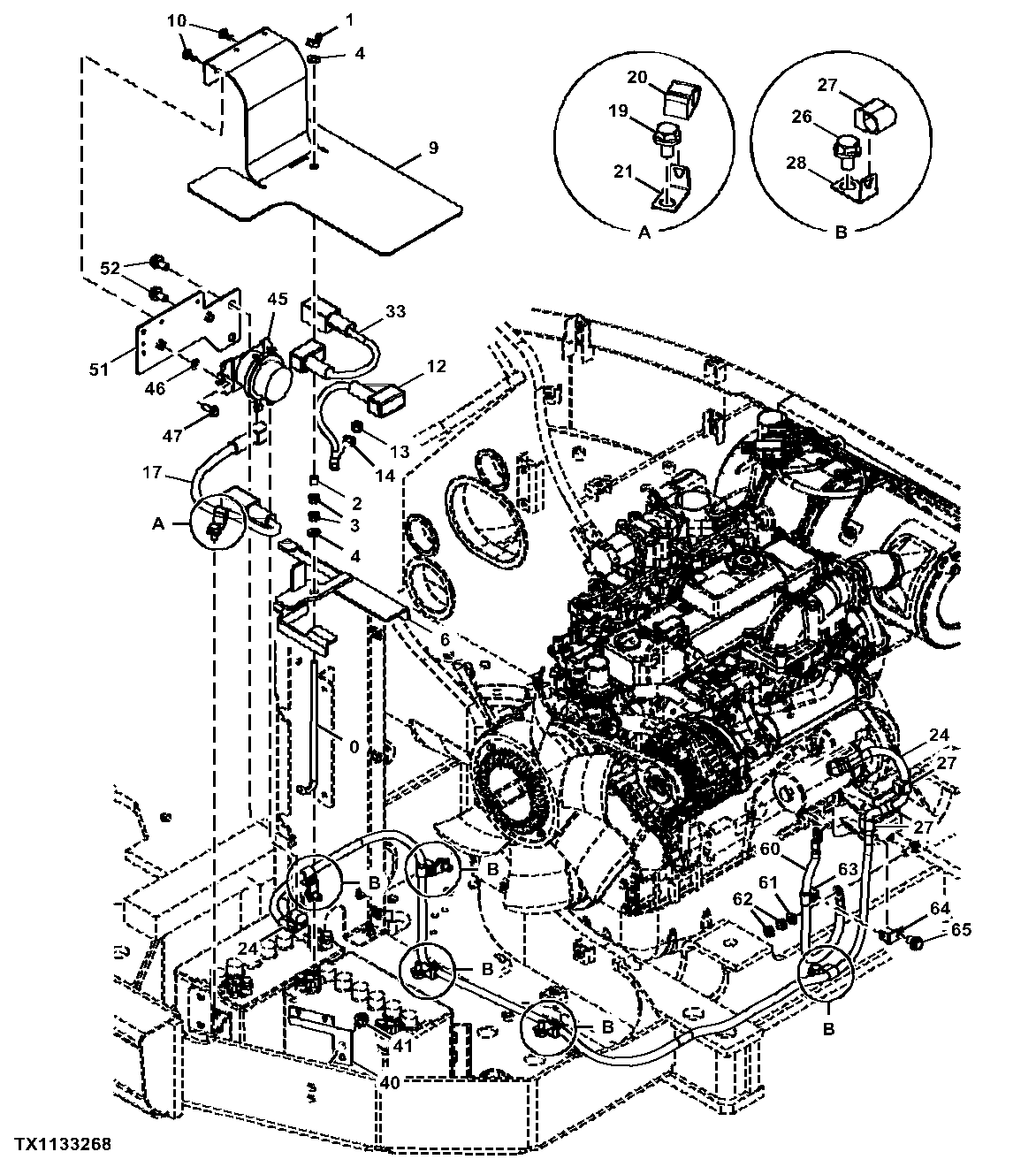

Battery Supports and Cables

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4257034	1	Hook Bolt	-
1	14M7025	1	Wing Nut	M10, SUB FOR M570010
2	4488668	1	Spacer	-
3	14M7274	2	Nut	M10, SUB FOR J950010
4	24M7028	2	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
6	8112545	1	Support	-
9	FYD00002599	1	Cover	Battery Relay
10	4443487	2	Clip	-
12	4672222	1	Battery Cable	-
13	14M7274	1	Nut	M10, SUB FOR J950010
14	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
17	FYD00004518	1	Cable	-
19	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020, J271020 NLA
19	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
20	4686458	1	Clamp	-
21	4687871	1	Bracket	-
24	FYD00004517	1	Cable	-
26	19M7938	5	Cap Screw	M10 X 20, SUB FOR J901020, J271020 NLA
26	24M7346	5	Washer	11 X 20 X 2 mm, SUB FOR J222010
27	4686458	8	Clamp	-
28	4687871	5	Bracket	-
33	4680771	1	Battery Cable	-
40	FYD40001136	1	Bracket	-
41	19M7938	2	Cap Screw	M10 X 20, SUB FOR J901020, J271020 NLA
41	24M7346	2	Washer	11 X 20 X 2 mm, SUB FOR J222010
45	4255762	1	Relay	Battery Start, SUB FOR 8943795431
46	24M7055	2	Washer	8.400 X 16 X 1.600 mm, SUB FOR A590108
47	19M7407	2	Cap Screw	M8 X 25, J260825 NLA
47	24M7055	2	Washer	8.400 X 16 X 1.600 mm
51	FYD40000127	1	Bracket	-
52	24M7346	2	Washer	11 X 20 X 2 mm
52	19M7402	2	Cap Screw	M10 X 25, J271025 NLA
60	FYD00003824	1	Cable	-
61	24M7028	1	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
62	14M7274	2	Nut	M10, SUB FOR J950010
63	4686458	1	Clamp	-
64	4687871	1	Bracket	-
65	19M7938	1	Cap Screw	M10 X 20, SUB FOR J901020, J271020 NLA
65	24M7346	1	Washer	11 X 20 X 2 mm, SUB FOR J222010
66	4679064	1	Elec. Connector Terminal	Positive Terminal Not Illustrated
67	4683449	1	Elec. Connector Terminal	Negative Terminal Not Illustrated
