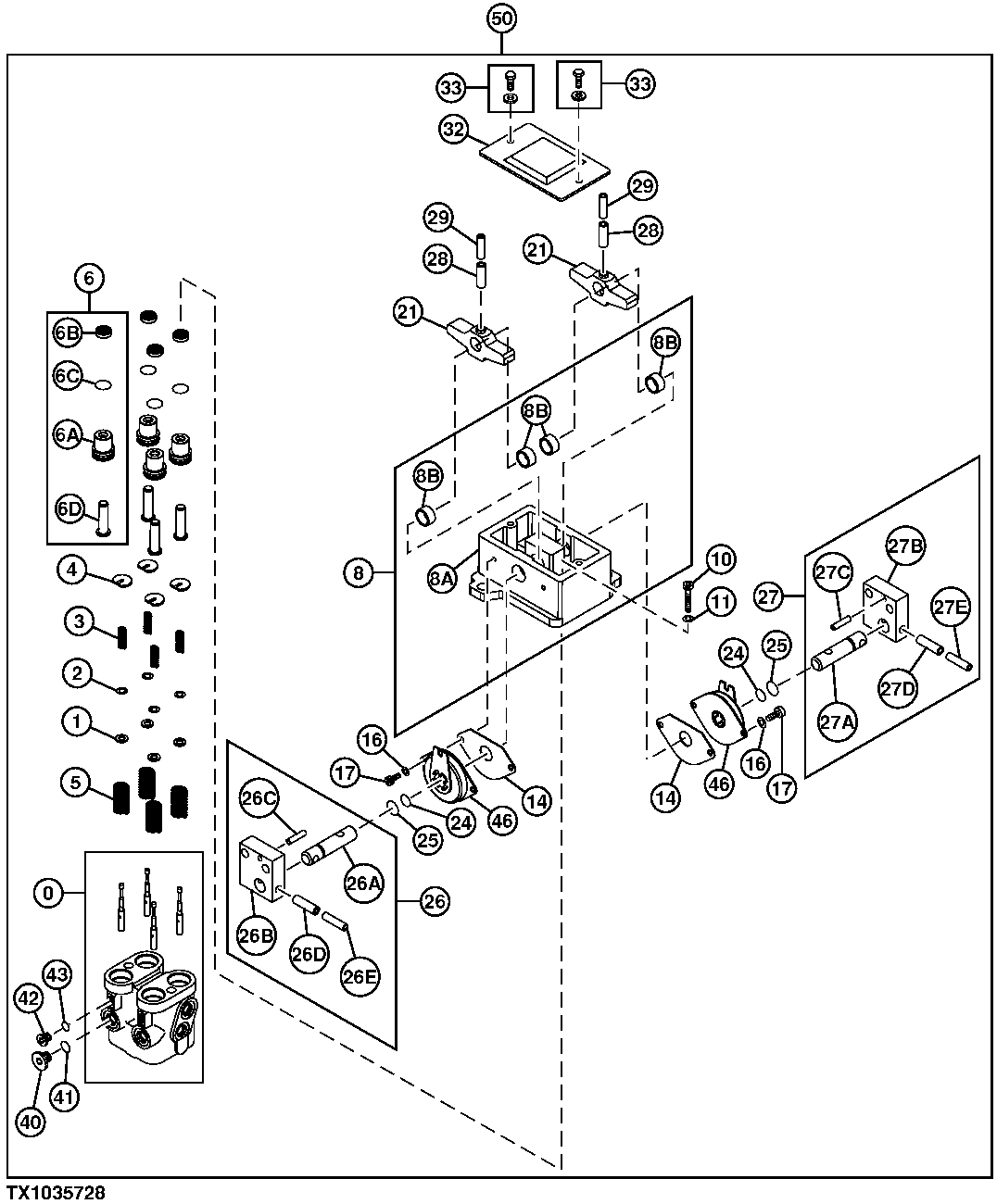

Travel Pilot Control Valve Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	8092248 NLA
1	4319299	4	Spacer	-
2	4662206	4	Shim	SUB FOR 4203411
3	4368629	4	Compression Spring	-
4	4364970	4	Guide	-
5	4368630	4	Compression Spring	-
6	9226367	4	Push Nut	39 mm OD
8	-	1	Part 12	9184275 NLA
10	19M7576	2	Screw	M10 X 30, SUB FOR J781030
11	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
14	4437432	2	Gasket	-
16	12M7006	4	Lock Washer	6 mm, SUB FOR A590906
17	J780612	4	Bolt	-
21	3098245	2	Cam	-
24	4185600	2	O-Ring	-
25	4447067	2	O-Ring	-
26	9207567	1	Pin Fastener	-
27	9207568	1	Pin Fastener	-
28	34M6402	2	Spring Pin	8 X 28 mm, SUB FOR 4027427
29	4213419	2	Spring Pin	-
32	8077903	1	Cover	-
33	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR A590106
33	J900614	1	Bolt	-
33	-	2	Part 38	J260614 NLA
40	4208977	2	Drain Plug	-
41	CH11561	2	Packing	SUB FOR 964255
42	9134109	2	Drain Plug	SUB FOR 4217651
43	CH19111	2	O-Ring	SUB FOR 4113154
46	4428902	2	Torsional Damper	-
50	9235551	1	Hydr./Pilot Control Valve	-
6A	3099628	1	Bushing	-
6B	4447050	1	Seal	-
6C	4201993	1	O-Ring	-
6D	4602154	1	Push Nut	-
8A	-	1	Part 13	2044332 NLA
8B	4437433	4	Bushing	-
26A	4425305	1	Pin Fastener	-
26B	3087987	1	Bracket	-
26C	4051262	1	Spring Pin	-
26D	34M7124	1	Spring Pin	8 X 30 mm, SUB FOR 4205318
26E	34M7062	1	Spring Pin	5 X 32 mm, SUB FOR 4205317
27A	4425305	1	Pin Fastener	-
27B	3087987	1	Bracket	-
27C	4051262	1	Spring Pin	-
27D	34M7124	1	Spring Pin	8 X 30 mm, SUB FOR 4205318
27E	34M7062	1	Spring Pin	5 X 32 mm, SUB FOR 4205317

Travel Pilot Control Valve Components
